Release Notes

cseTools Update vom 16.06.2020

Neue Funktionen und Verbesserungen von bestehenden Funktionen

ALKIS

  1. Die Datenbankindizierung hat jetzt einen Laufbalken.

crsTools

  1. Über das PLTM-Menü im CAD ist jetzt ein Erklärvideo aufrufbar.

cseTools

  1. Darstellen, Querschnitt- Zeichnen: Man kann die Station nun auch über die Zeichenfläche neu definieren. Screenshot
  2. cseSetDrawOrder: Hier ist es jetzt möglich zu wählen, ob die Zeichenreihenfolge für Alles (Model) oder nur der sichtbare Bereich (View) bearbeitet werden soll.
  3. Hauptversion der cseTools auf 2020 gesetzt.
  4. Fehlerreportingsystem MadExcept: Bei auftretenden Fehlern kann damit ein aussagefähiger Fehlerreport durch den Anwender gesendet werden. Screenshot
  5. cseDBCheck: Hierbei wird jetzt auch die Layer-Sichtbarkeit geprüft (belegte=sichtbar, nicht belegte=nicht sichtbar).
  6. Neuer Befehl 'cseLayerHiddenCheck': Setzt nicht belegte cse-Layer auf 'nicht sichtbar' bzw.'belegte wieder auf 'sichtbar'. Der Befehl ist nur notwendig, wenn der Status einzelner Layer augenscheinlich nicht richtig ist.
  7. Maßstabsorientierte Textdarstellung eingeführt. Die Textparameter werden jetzt automatisch umgerechnet für Maßstäbe mit einer Skalierung verschieden von 1. Damit ist es nicht mehr erforderlich unterschiedliche Netztypeinstellungen für verschiedene Maßstäbe zu verwenden.
  8. Updatehinweis wegen Neuerung Textmaßstäbe: Dieser tritt auf wenn die Zeichnung einen Maßstab verwendet, der nicht 1:1 ist, aber die Texte auf Beschriftung=ja stehen. Für diesen müssen durch den Anwender die Netztypeinstellungen im Projekt angepasst werden. Screenshot
  9. Projekteigenschaften, Register Maßstäbe: Hier können für das Projekt Maßstäbe ausgewählt werden. Diese werden allen cseTools-Texten automatisch zugeordnet. Damit wird eine automatische Textgrößenanpassung vorgenommen. Screenshot
  10. cseTools jetzt auch für die englischen Sprachversionen von AutoCAD Civil 3D 2019 und 2020 installierbar.

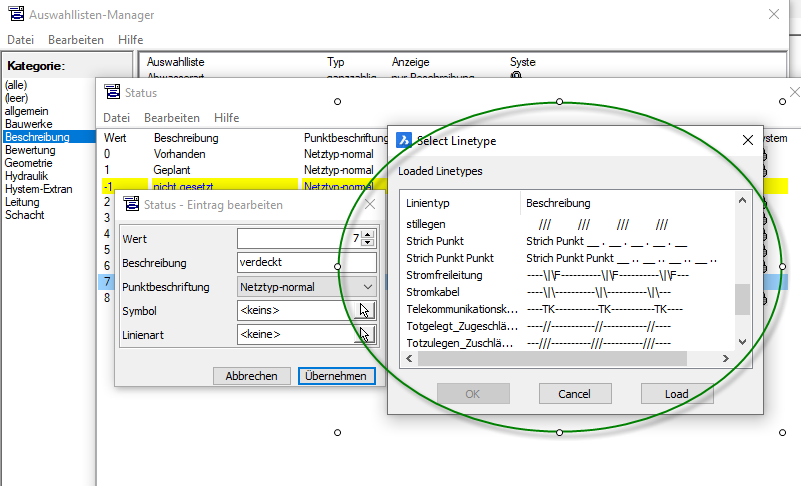

  11. Erfolgt ein Zugriff auf Linienarten, so werden alle durch die cseTools bereitgestellten Linienarten automatisch geladen. Ein manuelles Nachladen ist nicht mehr erforderlich. Screenshot
  12. Position in Grafik bestimmen: man kann nun mit dem Befehl "cseJigEvent" zwischen zwei verschiedenen Tipp-Engines wechseln.
  13. cseDBCheck: Prüfung erweitert, so dass ggf. fehlende Grafikbezüge (Rückreferenz zwischen Datenobjekt und Grafikobjekt) wiederhergestellt werden.
  14. cseDBCheck: Indexfehler werden nun sofort behoben.

Grundplan

  1. Transformation: Es werden jetzt auch Multi-Führungen (MULTILEADER) transformiert.
  2. Transformation: Protokollausgaben erweitert, so dass man bei Fehlermeldungen besser erkennen kann, wo diese auftreten. Screenshot
  3. Transformation: Unter AutoCAD wird jetzt auch das aktuelle Ansichtsfenster mit transformiert und richtig gesetzt.
  4. Transformieren: Während der Transformation wird jetzt die Systemvariable ATTMODE auf 0 gesetzt und am Ende der Transformation wieder zurückgesetzt. Es konnte sonst zu fehlerhaften Transformationen von Blöcken mit Attributen kommen.
  5. Transformation: Es werden jetzt auch 3D-Volumenkörper und Multilinien transformiert.

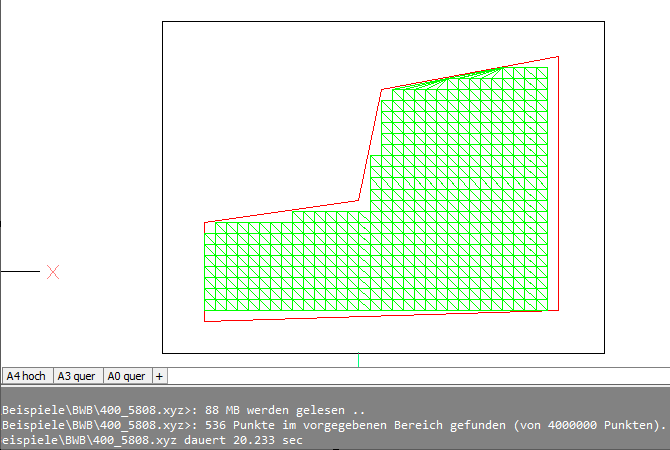

  6. Horizont, aus XYZ-Datei: Der vorgegebene Bereich der gelesen werden soll wird jetzt automatisch als Umring verwendet. Screenshot

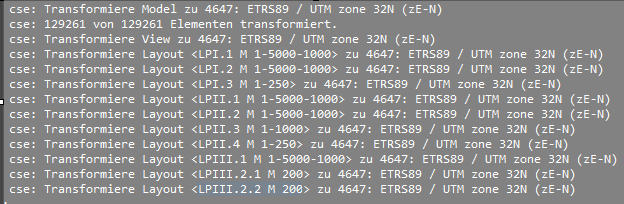

  7. Transformation: Layouts werden jetzt mittransformiert.

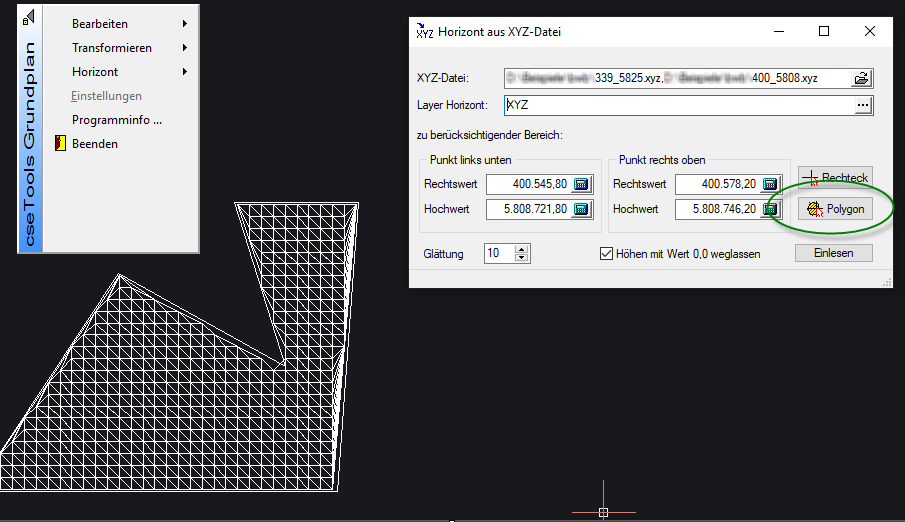

  8. Horizont, aus XYZ-Datei: Hier besteht jetzt die Möglichkeit einen polygonalen Bereich zu definieren, in dem die Punkte berücksichtigt werden sollen. Screenshot

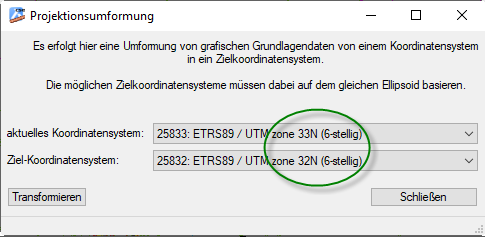

  9. Transformieren, Projektionsumformung: Neue Funktion für Projektionsumformungen, z.B. UTM Zone 33 nach Zone 32 oder/und 8-stellig nach 6-stellig. Screenshot
  10. Funktionen zur Horizionterzeugung sind in einer Demoversion jetzt eingeschränkt (beschränkter Ausschnitt bzw. Punktzahl begrenzt).

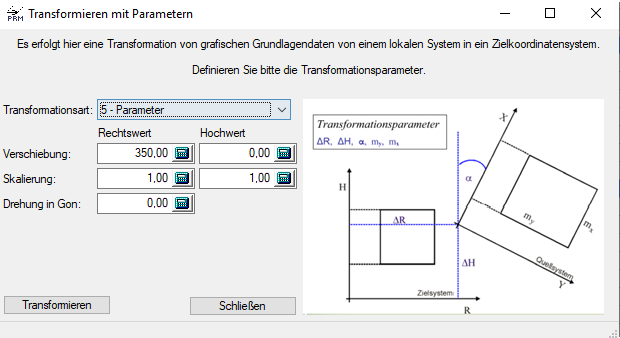

  11. Transformieren, Parameter: Darstellung zur Verdeutlichung der Transformationsparameter eingebaut. Screenshot

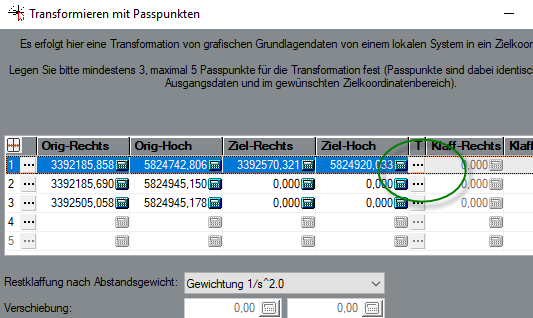

  12. Transformation, mit Passpunkten: Die Zielkoordinaten sind jetzt auch tippbar. Screenshot
  13. Transformation, mit Passpunkten: Die Quellkoordinaten sind jetzt auch eingebbar. Screenshot

Kanal + Leitung

  1. Materialdatenbank, Bauteilskizze: Es kann nun mit dem Mausrad gezoomt und die Zeichnung mit der mittleren Maustaste verschoben werden.
  2. Standard-Netztypdateien für maßstabsbezogene Darstellung optimiert (Bezug außen, Textreferenzpunkt teilweise oben, Abstände angepasst).
  3. Darstellen, Längsschnitt: Fügt man eine LS-Definition hinzu, wird jetzt die Möglichkeit angeboten sofort die darzustellenden Horizonte festzulegen. Ist nur 1 Horizont im Proejkt vorhanden wird dieser automatisch verwendet.
  4. Einstellungen, Netztyp: Für die Hauptnetzelemente gibt es jetzt weitere Möglichkeiten zur Festlegung der Position von Texten. Diese können jetzt auf die Außenkante des Netzelementes bezogen definiert werden. Damit ist eine harmonischere Darstellung bei stark abweichenden Doppelliniendarstellungen möglich. Screenshot

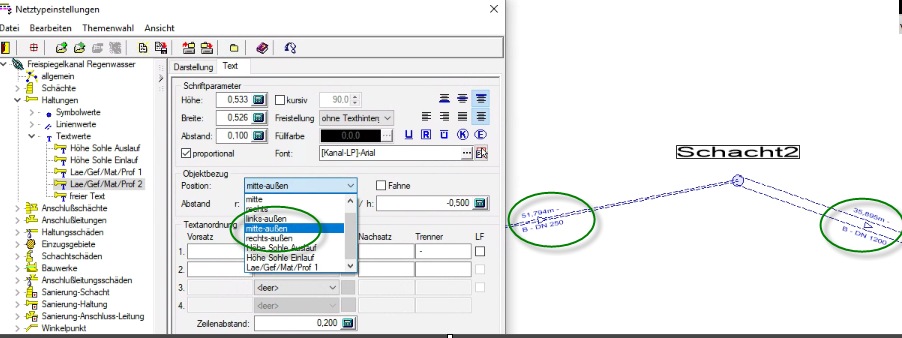

  5. Einstellungen, Netztyp, Texte: Der Textreferenzpunkt kann jetzt auch für die vertikale Richtung angegeben werden (Unten, Mitte, Oben). Screenshot
  6. Exportieren, Stammdaten: Exportiert jetzt auch Winkel- bzw. Knickpunkte.

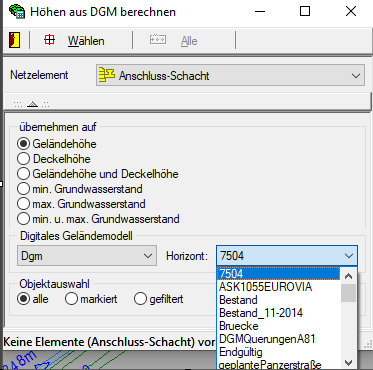

  7. Bei der Verwendung von Horizonten werden diese jetzt sortiert angezeigt. Damit wird die Verwendung bei Vorhandensein einer größeren Anzahl von Horizonten vereinfacht. Screenshot

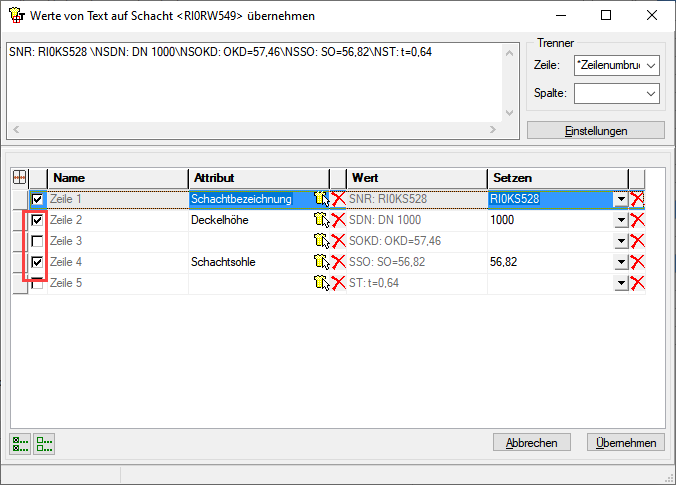

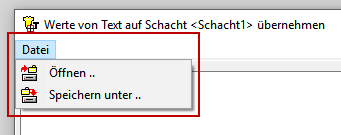

  8. Datenbank, , Werte von Text übernehmen: Man kann nun die Einstellungen in einer Datei abspeichern. Screenshot
  9. Datenbank, Werte von Text übernehmen: Es werden sich nun manuell abgewählte Namen gemerkt. Screenshot

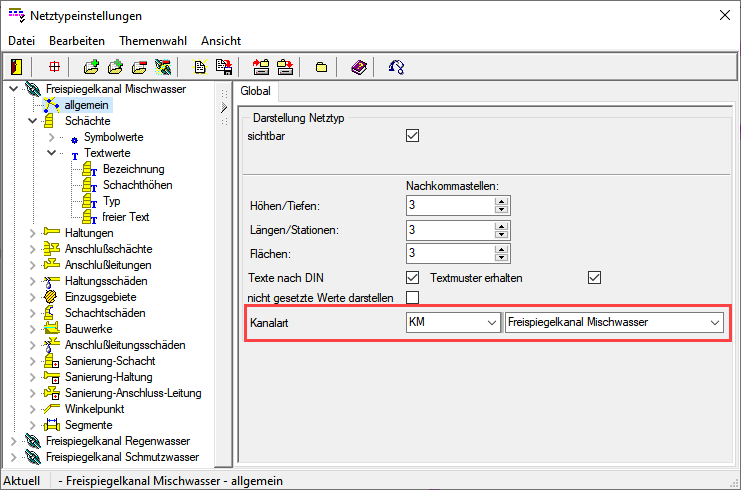

  10. Einstellungen, Netztyp: Man kann nun unter "allgemein" die Kanal-/Leitungsart für den entsprechenden Netztyp festlegen. Screenshot

Kanal

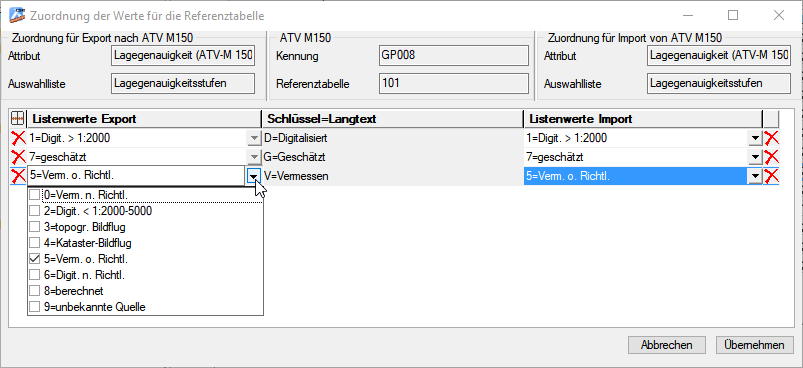

  1. Exportieren, DWA-M150: Die Zuordnung der Auswahllisten und M150-Datenfelder GP008 und GP009 vervollständigt. Screenshot
  2. Materialdatenbank: Es wurden Bauteile für Anschlussschächte nach DIN 4052 hinzugefügt.
  3. Importieren, ISYBAU-XML: Enthält eine einzulesende Datei bei einer Kante keine Angaben zu KnotenZulaufTyp und/oder KnotenAblaufTyp so wird jetzt der Standardtyp angenommen und die Daten können eingelesen werden.
  4. Bearbeiten, Erzeugen, EZG aus Gebiet (Funktion erfordert separate Freischaltung): Die Flächenermittlung verwendet jetzt alle der Haltung zugeordneten Verschneidungsgrenzen, bisher nur eine.
  5. Bearbeiten, Erzeugen, EZG aus Gebiet (Funktion erfordert separate Freischaltung): Die Funktion ermittelt jetzt auch den Abflußbeiwert bzw. Befestigungsgrad des EZG aus der ermittelten befestigten Fläche. Damit ist eine grafische Darstellung des ermittelten Ergebnisses im EZG-Symbol möglich.

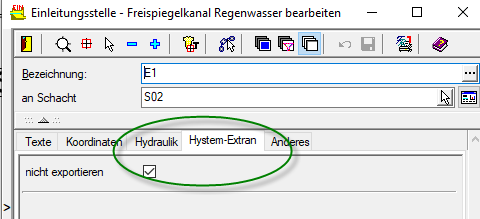

  6. Exportieren, Hystem-Extran: Es kann jetzt auch für Bauwerke (bisher nur Schächte/Haltungen) gewählt werden, ob diese nach Hystem-Extran exportiert werden sollen. Screenshot
  7. Exportieren, DWA-M 150: Die Auswahl der zu exportierenden Datenkollektive, bleibt bei Änderung des Typs oder Koordinatensystems nun erhalten.

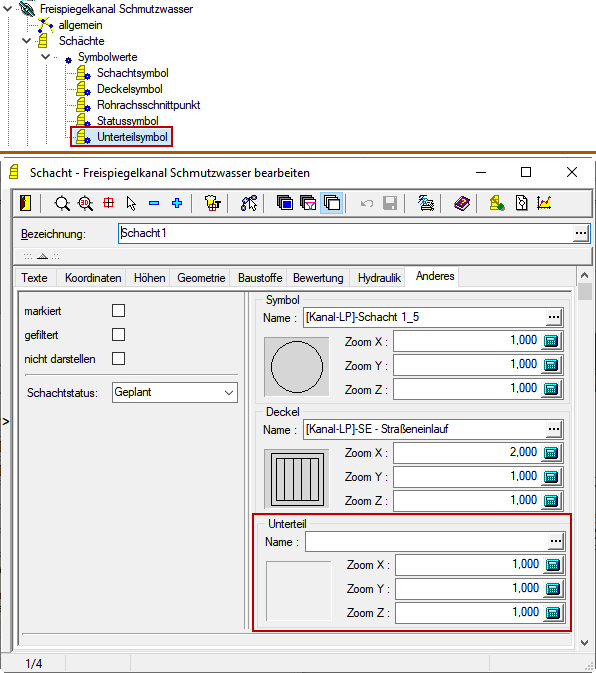

  8. Man kann nun für Schächte und Anschlußschächte ein Unterteilsymbol setzen. Dies verhält sich wie das Schacht-/ Anschlußschachtsymbol, nimmt jedoch die Unterteil-Maße zur berechnung des Zooms. Screenshot

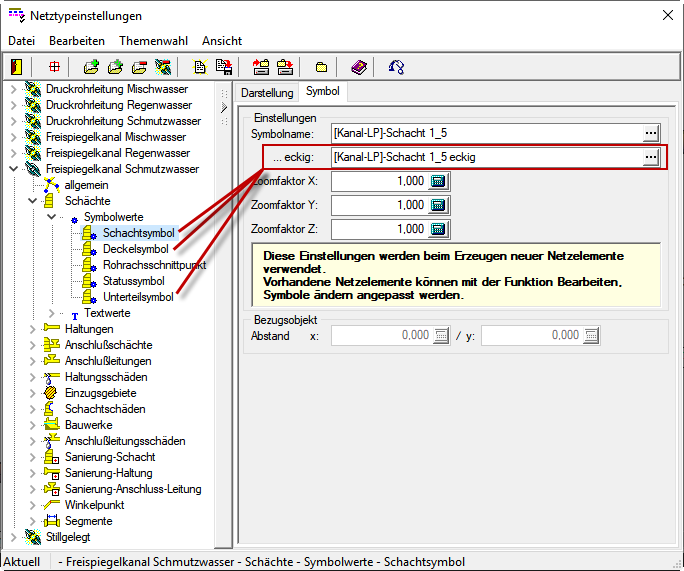

  9. Einstellungen, Netztyp: Man kan nun für Schächte und Anschlußschächte für die Symbole Schacht-/Anschlußschacht- , Deckel- und Unterteilsymbol ein Symbolname für die Form eckig festlegen. Dies wird bei Änderung der Form im Datenbank-Dialog gesetzt, wenn das aktuelle Symbol dem aktuellen Netztypeinstellungen entspricht. Screenshot
  10. Importieren, ISYBAU-XML: Segmente an Anschlussleitungen werden nun importiert.

Kanalbestandserfassung

  1. Die Datenerzeugung in der Bestandserfassung berücksichtigt jetzt auch vorhandene Geländemodelle. Screenshot

Kanalkataster

  1. Erzeugen, Anschluß aus Schaden: Hier wird der Höhenstatus der Anschluhöhen auf 8='berechnet' gesetzt. Dies erfolgt jetzt nur noch, wenn dieser Wert in der Auswahlliste 'Höhengenauigkeitsstufen' auch enthalten ist.

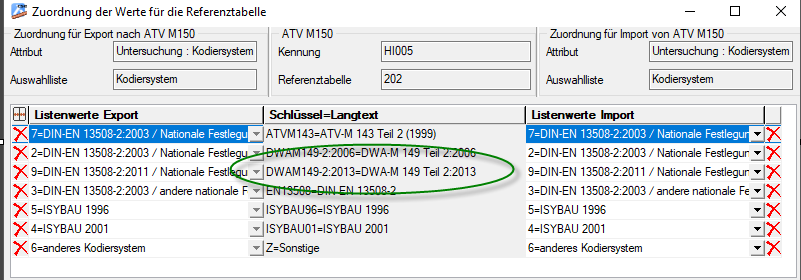

  2. Importieren/Exportieren DWA M150: Referenztabelle Kodiersystem erweitert um den Eintrag DWA M149-2:2013. Screenshot
  3. Importieren, ISYBAU-XML, DWA M150: Der Hinweis bei Materialwechsel AED auf zu lange Materialbezeichnungen wurde angepasst. Screenshot
  4. Auswertung, Bewertung, Haltungen: Aufgrund eines Korrekturblattes der DWA hatten wir die Schadenslänge von Punktschäden von Haltungen auf 0,5 m geändert. Hier lag eine fehlerhafte Interpretation des Korrekturblattes durch uns vor. Die Schadenslänge muss in diesem Fall 2,5 m sein.

Kanalplanung

  1. Importieren, ISYBAU: Es erfolgt jetzt ein Hinweis wenn das Modul Sonderbauwerke nicht gestartet ist. Screenshot

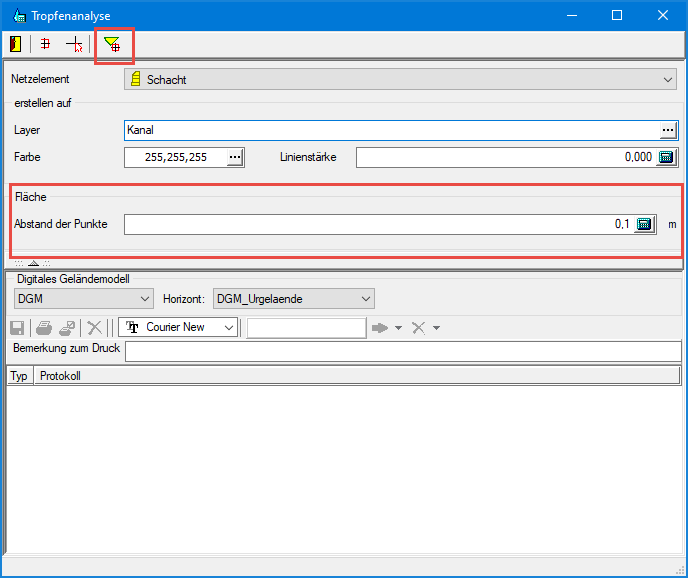

  2. Berechnen, Tropfenanalyse: man kann nun die Tropfenanalyse auf eine Fläche anwenden. Screenshot
  3. Hydraulik, instationär, Überstaunachweis: Im Protokoll der Berechnung werden im Überstaunachweis alle überstauten Schächte mit ihren Überstaumengen aufgeführt. Jetzt kann hier direkt zu den entsprechenden Schächten gesprungen werden, um die Daten des Schachtes anzuzeigen bzw. grafisch zum Schacht zu navigieren.

Leitungsbestandserfassung

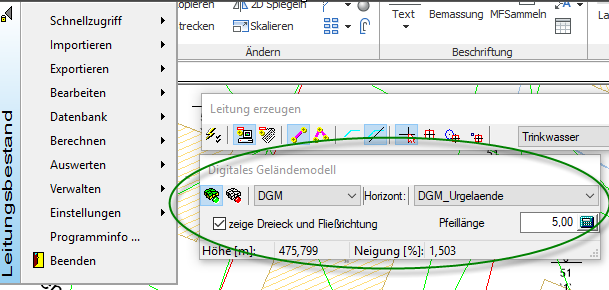

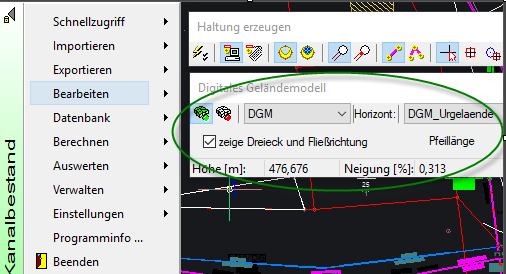

  1. Bearbeiten, Erzeugen Leitung aus CAD-Linie: Hier kann jetzt eine Tiefenlage angegeben werden. Mit dieser Angabe wird wenn ein DGM vorhanden ist, die Tiefe der Leitung berechnet. Screenshot
  2. Die Datenerzeugung in der Bestandserfassung berücksichtigt jetzt auch vorhandene Geländemodelle. Screenshot
  3. Datenbank, Knoten: Hier ist jetzt über das Register 'Schacht' ein Zugriff auf Schachtdaten am Knoten (Baden-Württembergisches System) möglich.

Sonderbauwerke

  1. In den Mustermodellen für KPS ein Beispielprojekt für Regenüberlauf mit Wehr und Drossel hinzugefügt und Dokument Sonderbauwerke.pdf aktualisiert

Fehlerkorrekturen

ALKIS

  1. Importieren, ALKIS-XML-Daten: Beim Importieren unter AutoCAD werden u.U. einige Symbole nicht gefunden. -> korrigiert
  2. Dialog ALKIS Import falsch gesetzte Constrains: Es kann passieren das im Dialog der Datenbankname nicht mehr zu sehen ist... -> korrigiert
  3. Einstellungen, Darstellung: Auch wenn keine Änderungen vorgenommen werden, wird beim Verlassen gefragt ob die Einstellungen gespeichert werden sollen. -> korrigiert
  4. Importieren, ALKIS-XML-Daten: Beim Importvorgang treten Zugriffsverletzungen auf und BricsCAD stürzt ab. -> korrigiert
  5. Darstellen, gesamter Bereich: Beim Aufruf der Funktion tritt unter AutoCAD Civil 3D eine Zugriffsverletzung auf. -> korrigiert
  6. Einstellungen, Datenbank: Verbindungsdaten werden u.U. nicht voreingestellt. -> korrigiert
  7. Importieren (unter AutoCAD): Direkt nach dem Importieren werden u.U. keine ALKIS-Daten angezeigt. Erst wenn eine neue Zeichnung mit der schon importierten Datenbank verbunden wird, werden die Daten angezeigt. -> korrigiert
  8. Importieren: Nach erfolgreichem Import unter AutoCAD werden Fehlermeldungen protokolliert. -> korrigiert

cseTools

  1. cseLayerHiddenCheck: Bringt u.U. error setting layer hidden .. (eDuplicateRecordName). -> korrigiert
  2. Menüs werden nicht nachgeladen: wurden die cseTools Menü-Dateien entladen, werden diese jetzt nicht mehr beim nächsten Start des Basis-CAD automatisch geladen. -> korrigiert
  3. CSELAYERHIDDENCHECK: Bringt u.U. Fehlermeldungen bei den Default-Layern 0 bzw. DefPoints. -> korrigiert
  4. Setup: Merkt sich u.U. zuletzt eingestellten Lizenzserver nicht. -> korrigiert
  5. Setup: Merkt sich zuletzt benutztes Beispiele-Verzeichnis nicht. -> korrigiert
  6. Werte von Text übernehmen: Es wird u. U. keine/gleiche Namen erzeugt und dies führt zu Problemen beim Aktualisieren/Speichern der Zuordnung. -> korrigiert
  7. cseLayerHiddenCheck: Nicht belegte cse-Layer bleiben auch nach dem Befehl weiterhin sichtbar. -> korrigiert
  8. Reduziertes Laden: cse_64.arx für CIVIL 3D sucht beim Laden der cseApp_64.arx nicht im "C3D"-Verzeichnis, sondern direkt im AutoCAD verzeichnis und lädt damit die falsche cseApp_64.arx -> korrigiert
  9. Arbeiten Module mit einer SQL-Datenbank so wurde beim Beenden von ALKIS die Datenbankverbindung beendet, obwohl das andere Modul diese noch benötigt. -> korrigiert
  10. Projekteigenschaften, Register Maßstäbe - alle/keine auswählen fehlt. -> korrigiert
  11. Haben Netztypen in der Bezeichnung ein Komma, so kommt es zu Fehlermeldungen beim Anlegen der LayerFilter. -> korrigiert
  12. Blockauswahl: die Blöcke waren u.U. noch nicht geladen. -> korrigiert
  13. Allgemein: Beim Schließen von Zeichnungen wurde u.U. nach einer Lizenz gefragt. -> korrigiert
  14. cseTools: Beim Start eines Modules kommt u.U. ein falscher Versionsname. -> korrigiert
  15. Lizenzstatus und -eingabe: Der OK-Button zum verlassen des Dialogs wird u.U. nicht angezeigt. Vorrangig wenn die Skalierung in Windows höher als 100% eingestellt ist. -> korrigiert
  16. Beim Antippen von Elementen kommt u.U. die Meldung "type mismatch - cseObject". -> korrigiert
  17. Bei installierten cseTools enthält jede neu erzeugte DWG Datei Proxy-Objekte. Öffnet man diese DWG an einem Arbeitsplatz ohne cseTools erscheint eine Proxy-Warnung. Ein Modul der cseTools wurde nicht gestartet. -> korrigiert (unter AutoCAD erschient keine Proxy-Warnung mehr, unter BricsCAD weiterhin - SupportRequest an Bricsys ist erfolgt)
  18. Darstellen, Netz in 3D: Ist die Funktion noch in einer anderen Zeichnung öffnen, lässt sie sich nicht erneut öffnen. -> korrigiert
  19. cseDBcheck: das setzen der Objektindizes muss u.U. mehrfach wiederholt werden. -> korrigiert
  20. Bearbeiten, Verschieben, Textposition finden: Verschiebt man nach der Funktion "Textposition finden" erstmalig einen solchen automatisch platzierten Text, dann dann hängt das Gummiband nicht am Objekt sondern der Bezugspunkt ist ebenfalls verschoben. -> korrigiert

Fließgewässer

  1. Import, HecRas-Ergenisse, Einstellungen: Textstil-/Layerausw. fkt. nicht, Liniesstile sollten default "ByLayer" und nicht "ByBlock" sein. -> korrigiert

Grundplan

  1. Transformieren, NTv2-basiert: Befindet sich eine gsb-Dateim im Vorlageverzeichnis (z.B. durch download) so werden die EPSG-Kode Vorgaben nicht richtig eingestellt. -> korrigiert
  2. Transformieren, NTv2-basiert: Als aktuelles Koordinatensystem wird nicht das in den Projekteigenschaften eingestellte erkannt. -> korrigiert

Kanal + Leitung

  1. Schnellzugriff, Layout ausgeben: Nach Ausführen der Funktion hat das Ansichtsfenster u.U. eine andere Skalierung (aber mit dem gleichen Skalierungsfaktor) als zuvor als Maßstab eingegeben wurde. -> korrigiert
  2. Kataster, Datenbank: Die Controls eigener Attribute gehen über den rechten Rand hinaus und werden dadurch teilweise überdeckt. -> korrigiert
  3. Bearbeiten, Haltung/Leitung/Anschlussleitung aus Linie: Ist bereits ein Anfangs-/ o. Endschacht/-Knoten vorhanden der vom eingestellten Netztyp abweicht, wird dieser in eindeutigen Situationen nicht erkannt und verwendet. -> korrigiert
  4. Darstellen, LS-Zeichnen: Die Anschlüsse des parallelen Stranges wurden nicht dargestellt, wenn der Abschnitt des parallelen Stranges von der Längsschnittachse etwas weiter entfernt ist (ca. > 1,5 m). -> korrigiert
  5. Darstellen, LS-Zeichnen: Indexfehler bei Verwendung der Linie 'Hilfslinie'. -> korrigiert
  6. Bearbeiten, Verschieben, Verlagern: Die Funktion wird in der Praxis eher mit "Umbinden" statt "Verlagern" bezeichnet. -> korrigiert
  7. Bearbeiten, Bereiche: Die erste Spalte der Bereichsliste lässt sich nur per Klick auf die Pfeile vergrößern/verkleinern. Klickt man hier zu schnell (Doppelklick), schließt sich das Fenster. -> korrigiert

Kanal

  1. Materialdatenbank, Schachtdatenbank: ändert man bei einem runden Schacht die Einstellung für die Länge wird das Feld für die Breite nicht automatisch aktualisiert. -> korrigiert
  2. Bearbeiten, Erzeugen, Einzugsgebiet aus Konstruktion: Nach Beenden der EZG Konstruktion wird sofort der Symboltext platziert, obwohl das Symbol noch am Cursor ist. Der Text verschiebt sich nicht beim Platzieren des Symbols. -> korrigiert
  3. Importieren, ISYBAU-XML: U.U. kommt es zur Fehlermeldung 'Include_FilenameToXMLDoc: Listenindex außerhalb des gültigen Bereichs (0)'. -> korrigiert
  4. Einstellungen, Netztyp, Gemeinsame Eigenschaften ändern: Beim Ändern der Farbe wird die Farbe einiger Elemente u.U. nicht geändert. -> korrigiert
  5. Einstellungen, Netztyp, ...aus gespeicherter Datei übernehmen: Der Öffnen-Dialog startet nicht im Vorlageverzeichnis -> korrigiert
  6. Bearbeiten, Erzeugen, Pumpenbauwerk: Sind im Projekt keine Haltungen vorhanden, lassen sich Pumpen fälschlicherweise auch an Schächten zuordnen. -> korrigiert
  7. Exportieren, DWA-M 150: Ist die Version von 10/2003 voreingestellt, sind die Optionen zur Wahl des Typs aktiv. -> korrigiert
  8. Exportieren, CARD/1: Wird eine selektive Datenmenge exportiert, so werden u.U. zu viele Haltungen exportiert, da alle ablaufenden Haltungen der Schächte exportiert werden. -> korrigiert
  9. Importieren, ISYBAU-XML: Stehen in der XML-Datei für einen Schacht mehrere Punkte in den Geometriedaten, wird u. U. nicht die richtige Sohlhöhe übernommen. -> korrigiert
  10. Beim Zugriff auf die Material-Datenbank, z.B. über "aus Material-Datenbank" kann es u. U. zu Zugriffsverletzungen kommen. -> korrigiert
  11. Erzeugen, Einzugsgebiet aus Gebiet: Flächen wurden u.U. nicht mit in die Berechnung einbezogen. -> korrigiert
  12. Im-/Export ISYBAU-XML: Der Wert für "Schachthals" wird auf das Feld "Konus" im Bereich "UntereSchachtzone" gelesen und geschrieben. -> korrigiert
  13. Importieren, ISYBAU-XML: Wurde zunächst eine XML-Datei mit nur Hydraulikdaten ausgewählt und anschließend eine XML-Datei welche Stammdaten enthält, wird der Bereich zur Auswahl wie mit vorhandenen Daten umgegangen werden soll nicht wieder aktiv. -> korrigiert
  14. Importieren, Kanal-Projekt: Ist die Flächenfüllung von dem Netztyp der importierenden Haltungen aktiv und wurde noch nie verwendet, ist die Layerfarbe für die Elementfläche immer rot. -> korrigiert
  15. Importieren, ISYBAU-XML: Wird eine Isybau XML Datei im Format 2017 eingelesen, steht im Protokoll eine Fehlermeldung "ISY-Kennung: Regelwerk->Regelwerk --> Wert muss kleiner oder gleich 5 sein! Wert wird trotzdem eingelesen." -> korrigiert
  16. Export ISYBAU-XML: Beim Export von Segmenten wird vom Profil nicht die Isybaukennziffer genommen und entsprechend Warnungen ausgegeben. -> korrigiert

Kanalbestandserfassung

  1. Umhängen von Haltungen/Leitungen in DB Dialog nicht möglich. -> korrigiert

Kanalkataster

  1. Bearbeiten, Erzeugen, Haltungsschaden: Für die Auswahl der Untersuchung ist die Breite nicht ausreichend um die langen Bezeichnungen alle lesen zu können. -> korrigiert
  2. Auswerten, Abfrage, <Einzelschäden>: In Abfragen "...nach Schadensklasse (DWA)" steht in der Legende "SK ATV". -> korrigiert
  3. Auswerten, Abfrage. Bei den Abfragen nach Leitungsklasse steht in der Legende teilweise "HK" statt "LK" drin. -> korrigiert
  4. Importieren, ISYBAU-XML, DWA M150: Trotz Hinweis im Protokoll bei fehlendem Kodiersystem, wurde dieses u.U. nicht richtig gesetzt. -> korrigiert
  5. Keine Datenprüfung mit Untersuchungsrichtung Schaden (Feldtyp Zeichen) möglich. -> korrigiert
  6. Isybau XML Import: Es findet u.U. keine automatische Bewertung von Schachtschäden statt, da der Schachtbereich zum Zeitpunkt der Bewertung noch nicht ermittelt ist. -> korrigiert
  7. Auswerten, Bewertung, Schachtschäden: Die Zusammenfassung im Protokoll berücksichtigt u.U. nicht alle Elemente (Haltungsklasse 4, vorläufige Schachtzahl = 0). -> korrigiert
  8. Bearbeiten, Erzeugen, Haltungsschaden: Beim Anlegen einer Untersuchung stürzt AutoCAD vollständig ab. Ungültige Zeigeroperation. -> korrigiert

Kanalplanung

  1. Darstellen, Querschnitt: Die Schraffur der Baugrube ist oben abgeschrägt. Sollte gerade sein. -> korrigiert
  2. Darstellen, Querschnitt: Haltungen/Leitungen mit gleichem Anfangs und/oder Endschacht, die im Darstellungsraum liegen, werden nicht mit dargestellt. -> korrigiert
  3. Einstellungen, Querschnitt, Allgemein: Die Einstellung "Haltungs-Anschrieb darstellen wird nicht umgesetzt und gespeichert. -> korrigiert
  4. Darstellen, Querschnitt: Ist die Option "Schachtoberteil darstellen" aktiv aber keine Deckelkoordinaten vorhanden, wird das Oberteil weit weg vom Schacht gezeichnet. -> korrigiert
  5. Importieren, Hystem-Extran: Bei den Pumpentypen 1 und 2 wurden die Schachtstufenpunkte des Records 4 nicht in der richtigen Reihenfolge gelesen. -> korrigiert
  6. Bearbeiten, Umbenennen: Wählt man ein anderes Netz aus, dann wird die Auswahl nicht gleich übernommen. -> korrigiert
  7. Einstellungen, Schachtskizze: Versucht man in der Tabelle dem Texteintrag eines Attributes die typische Darstellung einer Einheit mit den eckigen Klammern hinzuzufügen, sieht das Ergebnie eigenartig aus: "[m]" wird zu "_ECKAUF_m_ECKZU_". -> korrigiert
  8. Aushub, Berechnen: Bei Berechnung ohne Schachtbaugrube und Rohranschlusspunkten auf Schachtmitte stimmen die Berechnungsergebnisse nicht. -> korrigiert
  9. Verwalten, Material-Datenbank, Schacht: Ist die Form "rund" ausgewählt, wird nicht automatisch das Feld "Breite" gesperrt sondern ist eingebbar. -> korrigiert
  10. Aushub, Berechnung: Verwendet man eigenes rechteckiges Profil (welches nicht über den Profileditor hinzugefügt wurde) kommt bei der Berechnung eine Meldung und es wird stattdessen ein Kreisprofil (Standardwert) verwendet. -> korrigiert
  11. Verwalten, Material-Datenbank, Schacht: Wird ein neues Element hinzugefügt und der Übernahme der Daten aus aktuellem Datensatz zugestimmt, wird kein neues Element angelegt, sondern fälschlicherweise das aktuelle überschrieben. -> korrigiert
  12. Hydraulik, instationär: Die Erfassung der Überstaumengen war u.U. fehlerhaft, so dass es zu negativen Mengenangaben für den Überstau kommen konnte. -> korrigiert
  13. Hydraulik: Die Datenprüfungen vor den hydraulischen Berechnungen prüfen 'Scheitelüberdeckung > 0,5 m'. Hierbei wurde am Haltungsende die Überdeckung zu OKG und nicht zu OKD verwendet. -> korrigiert

Kanalsanierung

  1. Import, ISYBAU-XML: Beim Importieren von Sanierungsdaten wird der Eintrag "Bauwerksteil" (saniertes Bauteil) nicht gelesen. Im Protokoll steht "...die folgenden Werte wurden nicht verarbeitet!" -> korrigiert

Leitung

  1. Datenbank, Knotenpunkt: Ist keine Knotendurchbildung an einem Knotenpunkt (Anschluß) vorhanden, kann es zu einer Zugriffsverletzung kommen. -> korrigiert

Leitungsplanung

  1. Bearbeiten, Knotenpunkte: das Schließen des Moduls bei offenem Dialog löst u.U. eine Zugriffsverletzung aus. -> korrigiert
  2. Bearbeiten, Knotenpunkte, Elemente- und Baugruppen-Auswahl: wird BricsCAD geschlossen während der Dialog noch geöffnet ist, hängt BricsCAD sich auf. -> korrigiert
  3. Bearbeiten, Knotenpunkte: Die Knotendurchbildung ist u.U. für Anschlussknoten nicht möglich, obwohl der Anschlussknoten ausgewählt werden kann. -> korrigiert
  4. Mat-DB: Sortiment löschen leert scheinbar Datenbank. -> korrigiert
  5. Verwalten, Material-Datenbank, , Bauteileditor starten: Das importieren eines Bauteil-Symbols durch antippen einer Symbolreferenz wird mit Fehlermeldung quittiert. -> korrigiert

Projekteigenschaften

  1. Projektausschnitt: Koordinaten lassen sich nicht mit Strg+V einfügen. -> korrigiert
  2. Wird "Esc" gedrückt während der Taschenrechner von Eingabefeldern geöffnet ist, ist der Dialog danach nicht mehr benutzbar. -> korrigiert

SQL-Datenbank

  1. Neue Zeichnung: Wenn im Vorlageverzeichnis schon eine Datei mit dem Namen einer neuen Zeichnung vorhanden ist, wird eine Fehlermeldung protokolliert dass das Datenbankprojekt nicht gespeichert werden kann. -> korrigiert
