cseTools Update vom 16.10.2020
Neue Funktionen und Verbesserungen von bestehenden Funktionen
ALKIS
- Flurstücksliste, Eigentümerliste und Eingentumsnachweis laufen vollständig über FastReport. Die bisherigen Export-Funktionen für Flurstücks- und Eigentümerliste sind damit obsolet und abgeschaltet.
- Die Daten können jetzt auch in einer SQLite-Datenbank gespeichert werden.
- Importieren: Es erfolgt beim Einlesen jetzt ein Hinweis auf die einzulesende Datenmenge, um dem Anwender bewußt zu machen, welche Datenmengen durch den Importprozess verarbeitet werden müssen. Screenshot
- Wenn keine Objekte angezeigt werden, weil in der aktuellen Zoom-Stufe keine vorhanden sind, kann zur Orientierung im Hauptmenü eine Umgrenzung angeschaltet werden.
- Eigentümer- und Flurstücksinformationen können durch Antippen der Flurstücksgrenzen, der Flurstücksnummer oder der Fahne der Flurstücksnummer ermittelt werden.
- Die Eigentümer- und Grundstücksinformationen selektierter Flurstücke können gespeichert werden.
- Importieren, ALKIS-XML: Für den Import eine Fortschrittsanzeige im Dialog eingebaut, um die notwendige Importdauer besser einschätzen zu können.
crsTools
- Transformieren nach PLTM: Die Parameter für den 'Mittl. Breitengrad' sind jetzt wieder eingebbar. Screenshot
- Hilfe: Neues Hilfedokument zur Beschreibung allgemeiner Funktionen (z.B. der Einstellungen) hinzugefügt. Screenshot
- Programmhilfe per F1 über das Ribbonmenü aufrufbar.
- Hilfe: F1 auf Ribbon-Menü öffnet jetzt die richtige Hilfe-Datei.
- Dokumentation hinzugefügt.
cseTools
- JigEvent: bewegt sich der Cursor bei einem Auswahlereignis über ein Element wird dieses nun hervorgehoben.
- Konfigurationen: Konfigurationsdateien können nicht geschrieben werden wenn sie einen Schreibschutz besitzen. Es erfolgt jetzt ein Hinweis sowie eine Abfrage ob ggf. der Schreibschutz entfernt werden soll (setzt entsprechende Anwenderrechte voraus).

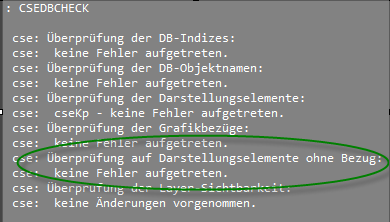

- Befehl zur Datenprüfung 'cseDBCheck' prüft jetzt auch ob es Grafikelemente gibt, die keinen Bezug mehr zu Applikationsdaten haben und entfernt bei diesen den cseSchutz. Screenshot
- cseJigEvent: Für das Auswahlevent stehen jetzt auch verschiedene Auswahloptionen (Fensterauswahl, ...) zur Verfügung.
- Dokumentation: "Tutorial Erstellen von Schriftfeldern (Kopf, Spiegel) mit Attributen" im Abschnitt "Systemspezifisches" hinzugefügt.

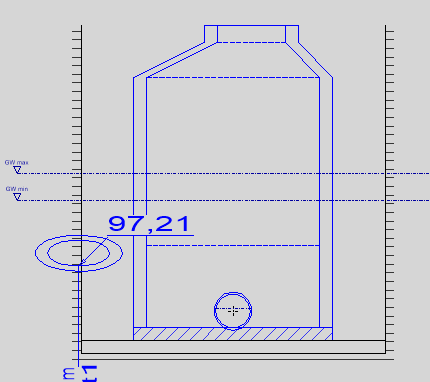

- Darstellen, Querschnitt zeichnen: Wenn der Querschnitt die Schachtbaugrube schneidet (z. B. bei Station 0) wird nun die Baugrube aus den Aushubdaten des Schachtes gezeichnet. Screenshot
- Die cseTools Funkionen können jetzt auch im Modus zum Bearbeiten externer Referenzen (XREF) verwendet werden. Die in diesem Modus erzeugten Elemente werden allerdings nicht in der externen Referenz, sondern immer in der Hauptzeichnung gespeichert.
- Alle Comands der cseTools sind jetzt so definiert, dass sie weder im Papierbereich (das war bisher schon so) noch im Blockeditor (das wurde hinzugefügt) verfügbar sind.
- In der Layerauswahl können die Layer in einer externen Referenz von der Anzeige ausgeschlossen werden.
- Hilfe: Neues Hilfedokument zur Beschreibung allgemeiner Funktionen (z.B. der Einstellungen) hinzugefügt.
- Programmhilfe per F1 über das Ribbonmenü aufrufbar.
- Hilfe: F1 auf Ribbon-Menü öffnet jetzt die richtige Hilfe-Datei.
Grundplan
- Schiebe Layer: Der Aufbau des Dialoges ist jetzt wesentlich schneller. Außerdem werden Layer von externen Referenzen (XREFs) nicht mehr angezeigt.
Kanal + Leitung

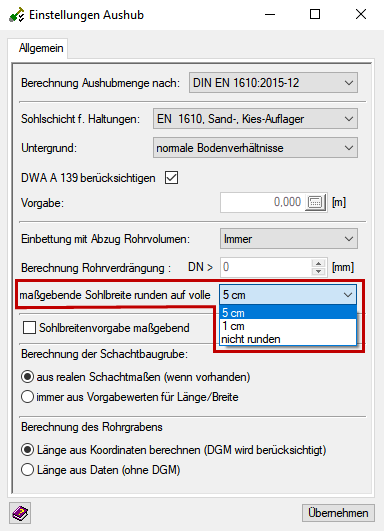

- Einstellungen Aushub: Man kann nun für die maßgebende Sohlbreite einstellen, ob diese auf volle 5 cm, 1 cm oder gar nicht gerundet werden soll. Screenshot
- Bearbeiten, Erzeugen, Anschlüsse: Der zuletzt verwendete Anschlußtyp wird gespeichert und bei erneuter Verwendung der Funktion wieder voreingestellt. Screenshot
- Dokumentation Planung: Tutorial zur Querschnittsdarstellung hinzugefügt.
- Dokumentation: Tutorial für maßstabsbezogenes Arbeiten hinzugefügt.
Kanal
- Bearbeiten, Verschieben, Schachtdeckel: besitzt ein Schacht oder Anschluss-Schacht keinen Deckel, wird dieser nun automatisch erzeugt.
- Exportieren, ISYBAU-XML: Es werden nun Anschlussschächte vom Typ "AP", welche einzeln am Schacht angeschlossen sind, als Punkt (RAP) in den Geometriedaten exportiert. Screenshot

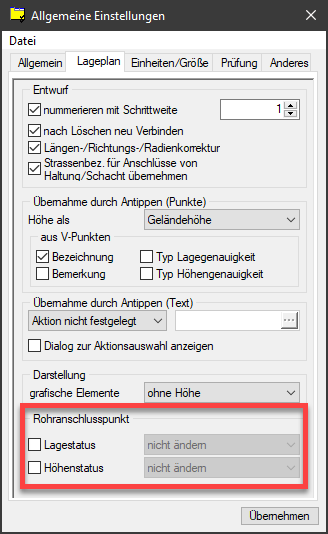

- Bearbeiten, Verschieben, Rohranschlusspunkte: unter Einstellungen -> Allgemein kann nun auch Lage- und Höhenstatus vorgegeben werden. Diese Einstellung wird hier dann berücksichtigt. Screenshot

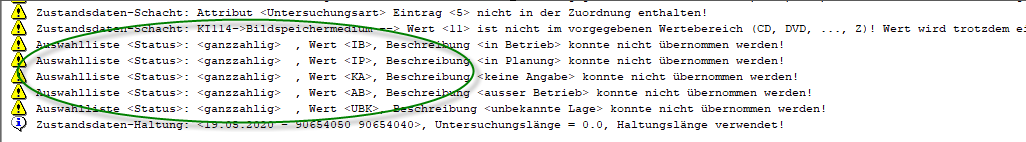

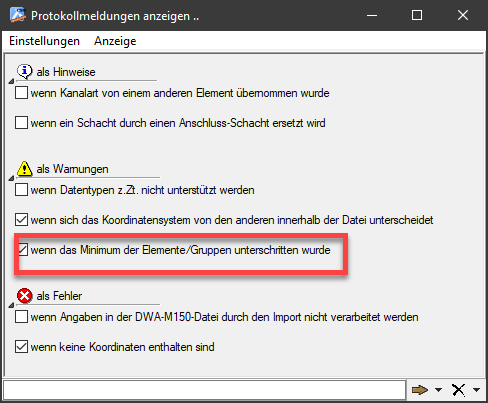

- Import, DWA-M 150, Protokollmeldungen anzeigen: Man kann nun die Warnung für das Unterschreiten der Mindestanzahl an erwarteten Elementen/Gruppen abschalten. Screenshot
- Symbolbibliothek erweitert im Symbole für verschlossene Abzweige oben/unten (AU-O, AU-U).

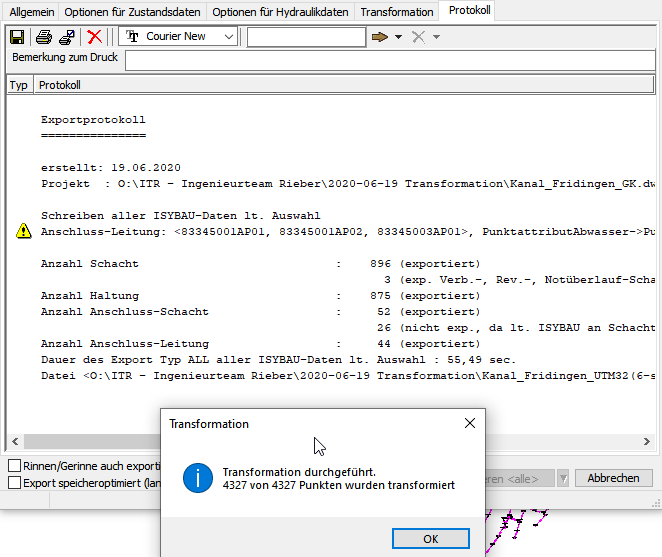

- Import/Export mit Transformation: Die Anzahl der transformierten Punkte wird im Import-/Exportprotokoll mit aufgeführt. Screenshot
- Dokumentation: Tutorial für Import-Export DWA-M150 hinzugefügt.
- Exportieren, ISYBAU-XML / DWA-M150: War ein Wert nach dem zu schreibenden Schema zu lang, wurde dieser bisher abgeschnitten auf die lt. Schema vorgegebene Länge. Jetzt wird der Wert trotzdem komplett geschrieben.
- Importieren, DWA-M 150: Zuordnungen für die Typen A,B,D,Z erweitert und Vorlagedatei 'cseDWA-M150' bereitgestellt.
- Importieren, DWA-M 150: Beim Einlesen der Referenztabellen erfolgen jetzt Protokollmeldungen wenn Werte nicht eingelesen werden können. Screenshot

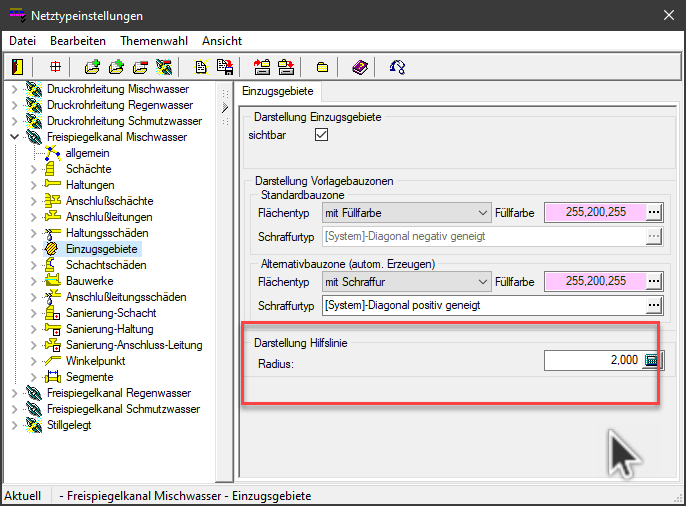

- Einzugsgebiete: Eine Linie verdeutlicht nun zu welchem Einzugsgebiet ein zugehöriges Symbol gehört. Sie ist sichtbar wenn das Symbol aus dem Gebiet herausbewegt wird. Im entsprechenden Einstellungsdialog kann auch die Länge der Linie beeinflusst werden. Screenshot
- Importieren ISYBAU: Beim Lesen der Hydraulikdaten von Wehr/Schieber/Drossel/Pumpe wird jetzt durch die Auswertung von 'SchachtZulauf' und 'SchachtAblauf' die Zuordnung zum Netz vorgenommen und ein ggf. fehlendes Netzelement automatisch erzeugt.
- Importieren/Exportieren, ISYBAU-XML: Bei den Hydraulikdaten wird jetzt ebenfalls die Eigenschaft 'druckdichter Deckel' gelesen/geschrieben.
- ISYBAU-XML: Für Version 07/2017 Schemadateien angepasst an bfr-abwasser.de .
- Importieren, DWA M150: Beim Einlesen von punkthaften Geometrieinformationen an Haltungen erfolgt jetzt eine bessere Ermittlung worauf sich die Punkte beziehen (Hinweis: Lt. Merblatt M150 gibt es diese Geomtrieinformationen eigentlich nicht).
Kanalkataster

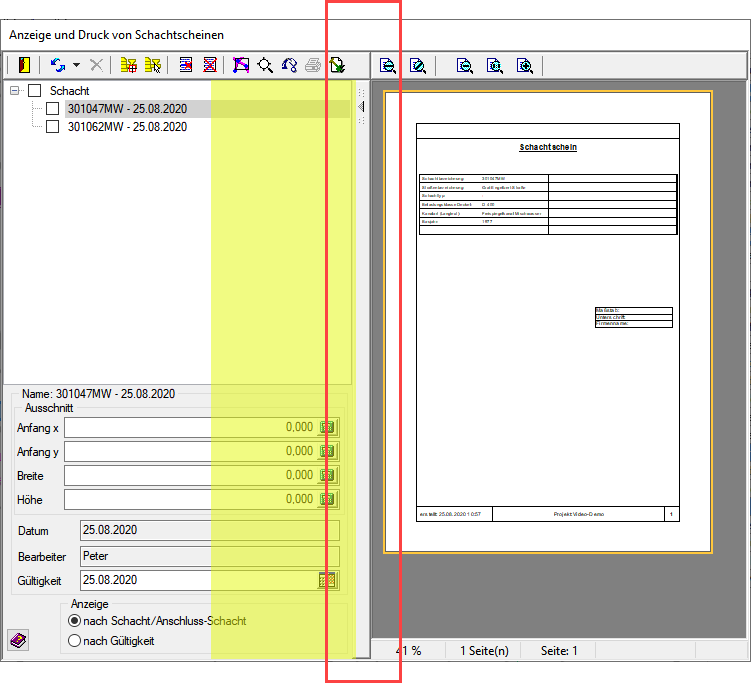

- Darstellen, Schachtschein/Schadensskizze: die linke Seite kann nun mit einem Splitter verkleinert/vergrößert werden. Screenshot
- Kanalkataster Dokumentation: Tutorial "Vorgehen Spülplanung mit Pack'n Go" hinzugefügt.

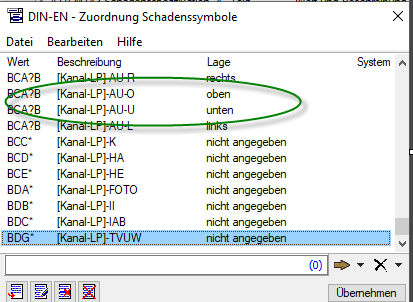

- Auswahlliste 'DIN-EN Zuordnung Schadenssymbole erweitert für verschlossene Abzweige oben/unten. Screenshot
- Importieren/Exportieren, DWA M150: Die Zuordnungsdateien angepasst, so dass max. Zustandsklasse D/S/B, Zustandspunkte D/S/B, Bewertungspunkte D/S/B, Sanierungsbedarfszahl und Priorität mit verarbeitet werden.
- Datenbank, Zustandsdaten: Als berechnete Attribute stehen nun die Zustandspunkte nach Schutzzielen zur Verfügung. Screenshot

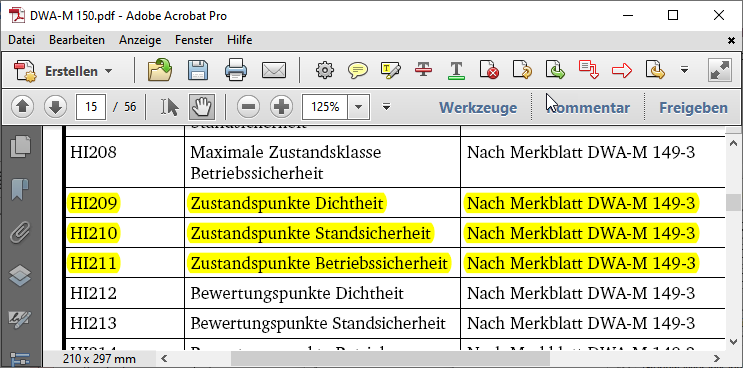

- Struktur der Zustandsdaten erweitert um die Attribute 'max. Zustandsklasse Dichtheit/Standsicherheit/Betriebssicherheit'. Diese Attribute werden durch die Bewertung nach DIN-EN ermittelt und in der Datenbank abgelegt.
Kanalplanung

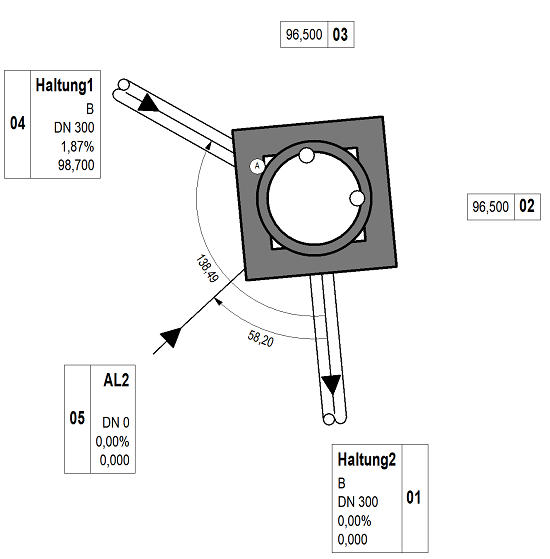

- Darstellen, Schachtkizze: Es wird nun in der Schachtuhr auch das Unterteil gezeichnet. Screenshot

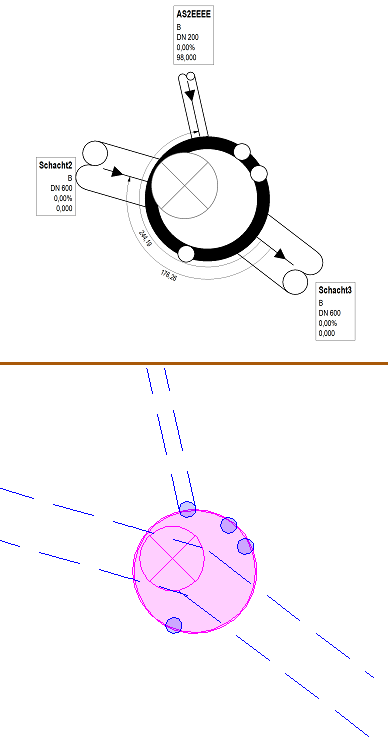

- Darstellen, Schachtskizze: Es werden nun RAPs in der Schachtuhr dargestellt. Screenshot

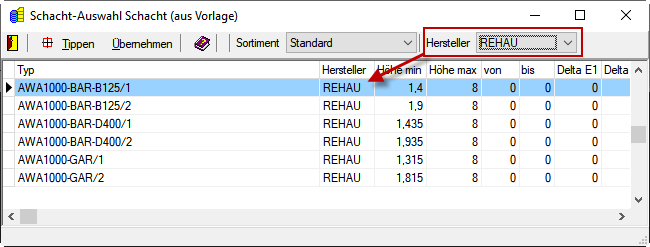

- Schacht-Auswahl: Man kann nun in der Schacht-Auswahl die Liste über den Hersteller filtern. Screenshot

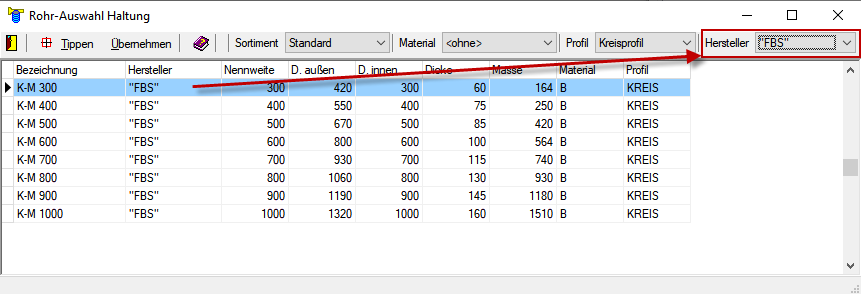

- Man kann nun in der Rohr-Auswahl nach einem Hersteller filtern. Screenshot

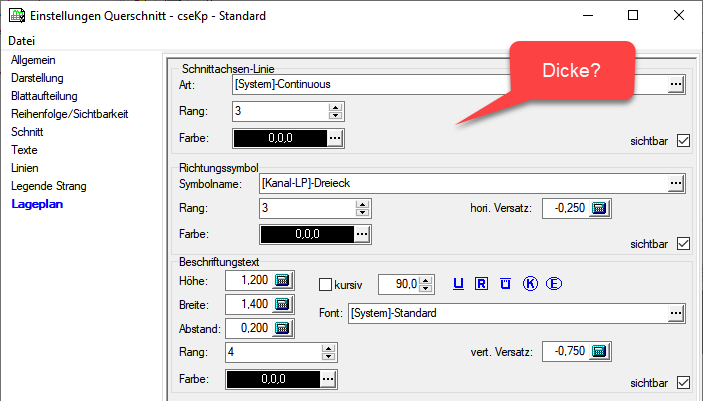

- Einstellungen, Querschnitt: In der Kategorie Lageplan kann nun die Dicke für die Schnittachsen-Linie eingestellt werden. Screenshot

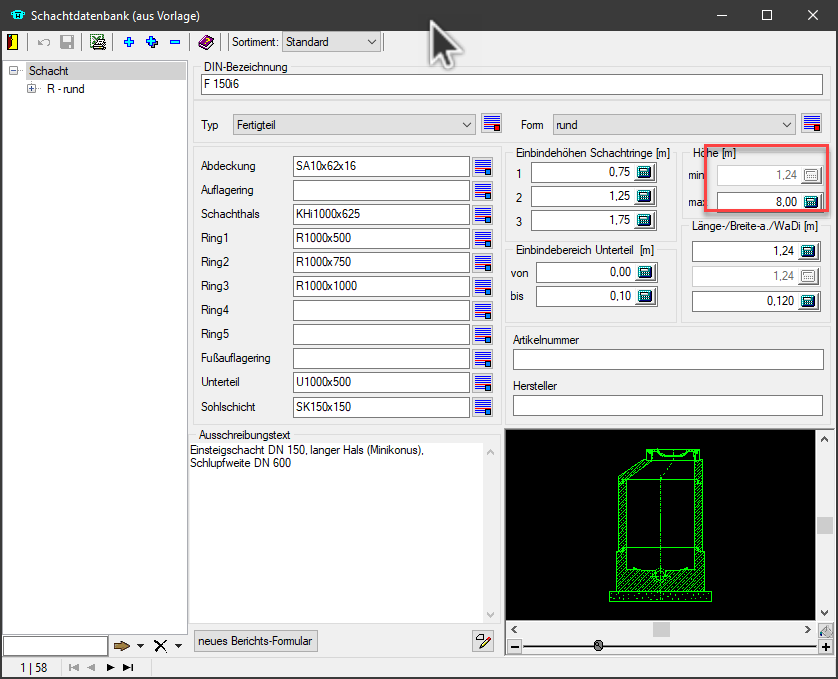

- Verwalten, Materialdatenbank, Schächte: Die Minimalhöhe wird nun automatisch berechnet. Screenshot
- Verwalten, Material-DB, Schächte: Verfügbare Schächte werden nun visuel dargestellt. Screenshot

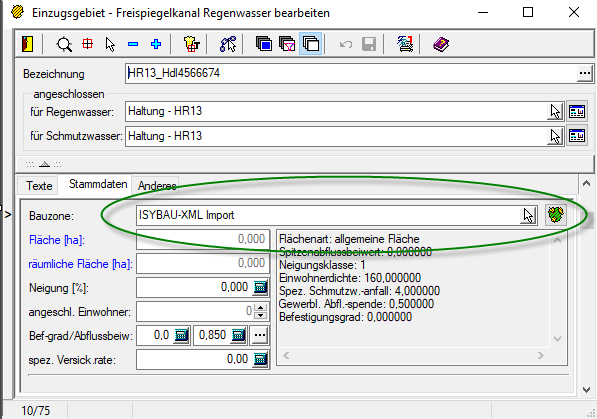

- Importieren, ISYBAU-XML: Flächendaten werden jetzt auch importiert, wenn keine Gebietsangaben vorliegen. Es wird dazu eine Bauzone (entspricht dem ISYBAU-XML-Gebiet) 'ISYBAU-XML Import' mit Standardparametern angelegt und zugeordnet. Screenshot
Leitung

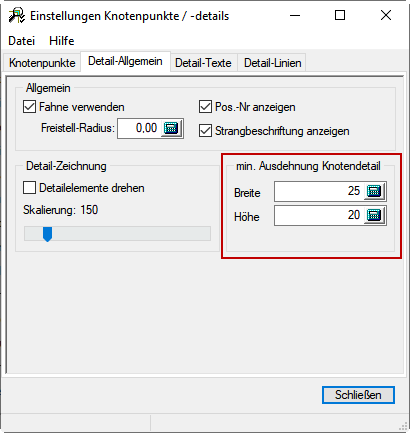

- Knotenpunkt-Detail: Die Ausdehnung der Box für Knotenpunkt-Details wird nun dynamisch berechnet, dabei wird die minimale Ausdehnung aus den Einstellungen berücksichtig. Screenshot

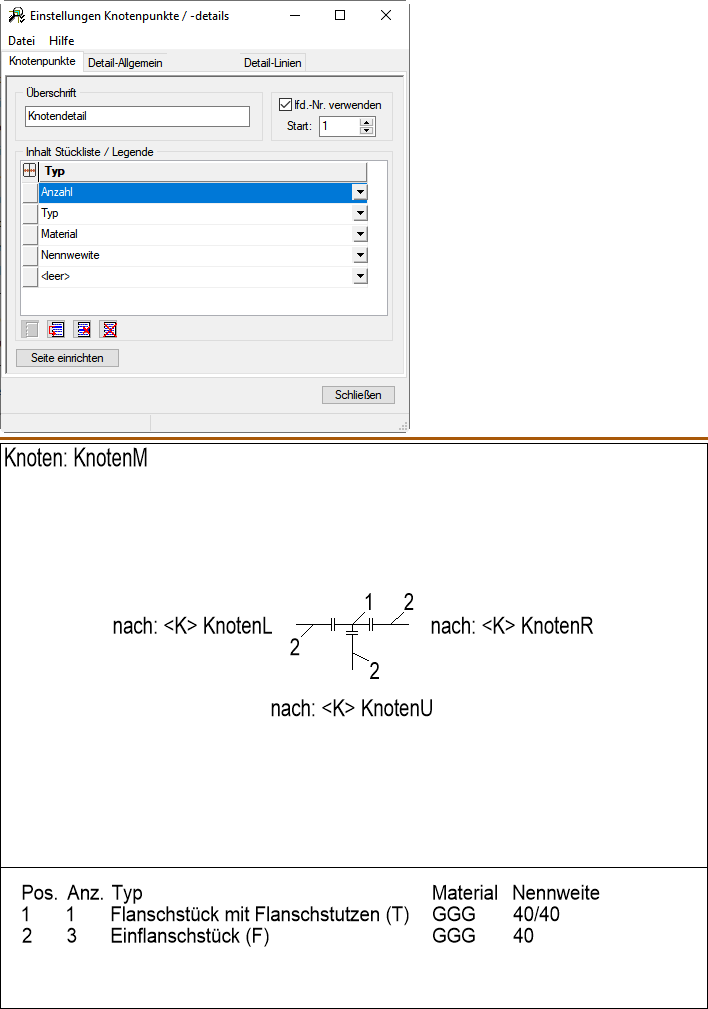

- Knotenpunktdetail: Die Stückliste/Legende wird nun tabellenförmig ausgegeben. In den Einstellungen können die die Spalten und desen Reinfolge definiert werden. Screenshot
Leitungskataster
- Darstellen, Knotendetail: die linke Seite kann nun mit einem Splitter verkleinert/vergrößert werden.
Leitungsplanung

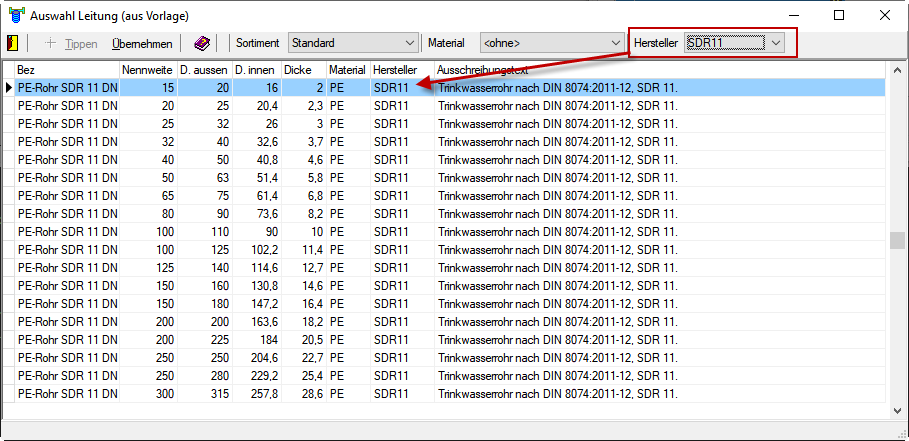

- Auswahl Leitung: Man kann nun in der Auswahl von Leitungen aus der Material-Datenbank, die Liste über den Hersteller filtern. Screenshot
- Einstellungen, Querschnitt: In der Kategorie Lageplan kann nun die Dicke für die Schnittachsen-Linie eingestellt werden.
SQL-Datenbank
- Es ist nun möglich im schreibgeschützten Modus und einer externen Datenverwaltung das Projekt unter einem neuen Namen zu Speichern, solage keine Module offen sind.
Fehlerkorrekturen
ALKIS
- Zoomen: Ist unter BricsCAD die Referenz Bearbeitung aktiv (egal ob XRef oder Block) und wird gezoomt, stürzt BricsCAD vollständig ohne Fehlermeldung ab. -> korrigiert
- Wird die statische Darstellung abgeschaltet, werden keine Kanal-Netzelemente mehr dargestellt. -> korrigiert
- Kann der Datenbankserver nicht gefunden werden, erscheinen die Fenster mit Fehlermeldung mehrmals. -> korrigiert
- Wunsch: Dialoge im ALKIS an "übliches" Handling anpassen -> korrigiert
- Darstellungseinstellungen ändern funktioniert nicht: Meldugen über GetRegKey-Fehler und Werte nicht geschrieben -> korrigiert
- Importieren, ALKIS-XML-Daten: Wurden noch keine Datenbank-Einstellungen vergeben, wird der Import ohne Hinweis darauf nicht durchgeführt. -> korrigiert
crsTools
- Supportformular fehlt. -> korrigiert
- Lizenzadministration fehlt. -> korrigiert
cseDB
- Koordinatentransformation: Lizenz für Koordinatentransformation wird nicht erkannt. -> korrigiert
cseTools
- JigEvent: ein markiertes Element wird u.U. ignoriert. -> korrigiert
- Bearbeiten, Erzeugen, Schacht: Ist cseJigEvent = dann hat das Symbol am Cursor keine Transparenz. -> korrigiert
- BricsCAD: das Wechseln der Auswahl übereinanderliegender Elemente mit Tabulator ist nicht möglich. -> korrigiert
- cseLayerHiddenCheck: die Funktion muss u.U. zweimal hintereinander ausgeführt werden. -> korrigiert
- Objektinfo: die Objektinfo funktioniert in BricsCAD20 nicht mehr. -> korrigiert
- Auswerten, Berichte: Ist für die Ausgabe "Firma.PLZ Ort" oder "Auftraggeber.PLZ Ort" eingestellt, wird nur die PLZ korrekt ausgegeben, nicht der Ort. -> korrigiert
- Zusatzprogramme, Hilfskonstruktion: Wo im Menü früher die Kategorie "Winkel" mit "Winkelhalb.", "durch Punkt" und "zu Linie" stand, steht jetzt überall nur "zu Linie". -> korrigiert
- JigEvent: die Objektinfo zeigt keine Informationen zu den Netzelementen an. -> korrigiert
- cseTools Layer bleiben unsichtbar im ACAD Layermanager: Nach dem Erzeugen von Objekten, z.B. einer Haltung, werden im AutoCAD Layermanager die verwendeten cseTools-Layer nicht angezeigt. Erst nach Speichern, Schließen und erneutem Öffnen der DWG sind diese sichtbar. -> korrigiert
- cseKP3D - Probleme beim XML-Import. -> korrigiert
- Segmente: Beim Auswählen von Segmenten in der Grafik (z.B. Tippen aus dem DB-Dialog) passiert beim Tippen einer Stationslinie nichts. -> korrigiert
- Segmente: Schutzrohr wird u.U. nicht richtig Dargestellt. -> korrigiert
- MadExcept: Der MadExcept beim Anwender hat keine Möglichkeit zum Speichern und/oder zum Versenden des bug reports. -> korrigiert
- Schnellzugriff, Layout ausgeben: Der Dialog wird nach jedem Aufruf automatisch größer. -> korrigiert
- Bearbeiten, Verschieben, Text: Beim verschieben von voneinander abhängigen Texten wird der Abstand zwischen diesen immer größer. Beim Verschieben von EZG-Symbolen verschwindet der Text. -> korrigiert
- Wurde eine DWG, die mit cseTools bearbeitet wurde in einer Layoutansicht gespeichert, so konnte es beim Öffnen zu Fehlermeldungen kommen (_GetDatasDict() invalid context), festgestellt unter Civil 3D. -> korrigiert
- Unter BricsCAD: Texte mit nicht zugewiesenen Maßstäben sind im Layout nicht zu sehen. -> korrigiert
- Darstellen, Querschnitt zeichnen: Zwei absolut par. liegende Leitungen haben oben und unter gleiche Höhen sowie die gleiche Längen. Die beiden im Querschnitt angeschriebenen Höhen sind gleich aber eine der beiden Leitungen ist falsch eingezeichnet! Beide müssten auf gleicher Höhe sein. -> korrigiert
- Referenzen: Geöffnete referenzen können nicht zur Bearbeitung des Projekts verwendet werden. -> korrigiert
- Symbolbibliothek wird nicht geladen. -> korrigiert
- Schriftartauswahl: Ist in der Schriftartauswahl eine Schriftart mehrfach aus verschiedenen Kategorien (z. B. [Kanal-LP] und [Leitung-LP]) da, so wird wenn keine Kategorie eingestellt ist nur eine der Schriftarten aufgelistet. -> korrigiert
- Darstellen, Querschnitt - Zeichnen: Der Name vom Querschnitt (z.B. Schnitt A-A) wird nicht dargestellt. -> korrigiert
- Schnellzugriff, Layout ausgeben: die Dialogkomponenten sind u.U. nicht korrekt angeordnet. -> korrigiert
- Schnellzugriff, Layout ausgeben: Hat das AFenster vom ausgewählten Layout eine Benutzerdefinierte Skalierung von 0, kann dies nicht richtig berechnet/ verwendet werden. -> korrigiert
- Tippen, Objektinfo: Ist cseJigEvent = , lässt sich die Objektinfo nicht einschalten. -> korrigiert
- Objektinfo: Hat man während einer Tippaction die Möglichkeit die Objektinfo an-/abzuschalten funktioniert das nur ein Mal, dann lässt diese sich nicht noch einmal umschalten. Erst nach Abbruch und Neustart der Action kann man wieder ein Mal umschalten. -> korrigiert
- Textskalierung: diverse visuelle Bugs in Bezug auf Monitore mit höheren DPI gelöst -> korrigiert
- SHAPE-Export, Zuordnung bearbeiten: Beim Laden einer Attribut-Zuordnung (*.ZAT-Datei) starten der Öffnen-Dialog nicht im Benutzervorlagen- oder Programmeverzeichnis. -> korrigiert
- SHAPE-Export Wenn man auf die Gruppe "Zielverzeichnis" klickt (nicht auf die Schaltfläche zum Öffnen und nicht in das Edit-Feld), schließt sich der Dialog unerwartet. -> korrigiert
- cseLayerHiddenCheck: Bei Aufruf bleibt in der Statusleiste eine Meldung stehen. -> korrigiert
- Darstellen, Netz in 3D: Haltungen mit Profilen "Eiprofil normal (2/3)" und "Eiprofil überhöht (2/3,5)" können unter AutoCAD/Civil 3D nicht 3-dimensional erzeugt werden. -> korrigiert
- Zusatzprogramme: Zusatzprogramme wurden u.U. nicht gestartett (z.B. Layer-Manager) -> korrigiert
Fließgewässer
- Import, HecRas-Ergebnisse: Rechtsklick auf die Kopfzeile der Tabelle der HecRas-Profile verdoppelt die Kopfzeile. -> korrigiert
- Bearbeiten, Erzeugen, Knoten: Die Symbolleiste zur Einstellung der Knotenerzeugung ist zu hoch. -> korrigiert
Grundplan
- Horizont, aus XYZ-Datei: Das Festlegen des zu berücksichtigenden Bereichs ist nicht über Eingabe der Werte oder das "Taschenrechner"-Symbol möglich. -> korrigiert
Kanal + Leitung
- Bearbeiten, Erzeugen: Wird während des Erzeugens der Netztyp umgeschaltet, ändert sich das verwendete Symbol nicht. -> korrigiert
- Erzeugen Anschluss, Standardwerte: Ordentliche Überschrift und Icons für Aschluss-unten nicht vorhanden. -> korrigiert
- Verwalten, Formulare: Die Darstellung des Hilfebuttons unten links ist fehlerhaft. -> korrigiert
- Importieren, Kanal/Leitung-Projekt: Enthält das zu importierende Projekt Strukturerweiterungen mit für Dateinamen unzulässigen Zeichen, so kann es u.U. zu Fehlermeldungen kommen. -> korrigiert
- Auswerten, Abfragen: Lässt sich nicht aufrufen. -> korrigiert
- Auswertung, Abfrage: verwendet man in einer Abfrage über Untersuchungen das Attribut "Untersuchungsdatum (Monat.Jahr)" werden u.U. falsche Ergebnisse ermittelt! -> korrigiert
- Einstellungen, Querschnitt: Änderung des Schalters "Höhentyp" von Leitungs/Haltungs-Anschrieb wird nicht gespeichert. -> korrigiert
- Seite einrichten: Hier konnten bisher nicht die Platzhalter Firma.Projektname und AG.Projektname verwendet werden. -> korrigiert
- Einstellungen, Allgemein, Lageplan: Ist für die "Übernahme durch Antippen (Text)" die "Aktionsauswahl" aktiviert, bleiben die darüberliegenden Einstellungen trotzdem aktiv. -> korrigiert
- Schnellzugriff, Layout ausgeben: Beim zweiten Mal ausgeben tritt der Fehler 'LayoutSetScale: unable to setAnnoScale (eNullObjectId)' auf (nur unter AutoCAD). -> korrigiert
- Bearbeiten, Bereiche: Im Dialog "Bereiche erzeugen" ist u. U. kein Löschen eines Bereichs möglich. -> korrigiert
- Bearbeiten, Bereiche, Definiere, Verzweigungsauswahl: Die Zeichenflächenoptionen in der Verzweigungsauswahl (Zoom alles, Zoom Abzweig etc.) haben keine Funktion. -> korrigiert
- Einstellungen, Netztyp, gemeinsame Eigenschaften ändern, Rang: Der Hilfetext zum Haken "Offset" ist nicht Hilfreich. -> korrigiert
- Bearbeiten, Erzeugen, aus Linie: Bei krummlinigen CAD-Elementen konnte es dazu kommen, dass eine sehr große Anzahl von Zwischenpunkten berechnet wird und die Erzeugung der Haltung/Leitung sehr lange dauert. -> korrigiert
Kanal
- Export, DWA-M150: Deckelhöhen werden nicht exportiert, wenn keine Mittelpunktskoordinaten existieren. -> korrigiert
- Bearbeiten, Erzeugen, Haltung/Anschluss-Leitung aus Linie: Das Icon des Dialogs ist ein anderes als im Menü. -> korrigiert
- Export, ISYBAU-XML: Zum Metadaten-Kollektiv "Ordnungseinheit" fehlen die Angaben und . -> korrigiert
- Auswerten, Berichte, Schriften: Einige Controlls passen am rechten Rand nicht in den Dialog. -> korrigiert
- Bearbeiten, Erzeugen, Anschluss-Leitung - Station/Lot: Bei einer Haltung mit Radius wird der Anschluss auf der falschen Seite der Haltung erzeugt. -> korrigiert
- Darstellen, 3D/ Fachobjekt: Deckel wird auch mit Höhe 0.0 dargestellt. -> korrigiert
- Datenbank, AS, Register Geometrie: Deckelhöhe wird nicht gelesen/gespeichert. -> korrigiert
- Erzeugen, Anschlüsse mit Blitz-Funktion: Attribute wurden u.U. falsch gesetzt. -> korrigiert
- Importieren, ISYBAU-XML: Bei Haltungen werden die Geometriedaten nicht eingelesen, wenn die Haltungen keinen Anfangs- bzw. Endschacht haben. Da die Geomtriedaten aber auch Rohranschlußpunkte enthalten müssen diese trotzdem eingelesen werden. -> korrigiert
- Exportieren, DWA-M150: Werden Daten in UTM Koordinaten exportiert, erscheinen Hinweise dass die Felder GP003 und GP004 nicht dem erforderlichen Format entsprechen. -> korrigiert
- Im-/Exportieren, DWA-M150, Zuordnen: Beim Speichern der angepassten Zuordnung kommmt die Meldung, dass die Zuordnungsdatei im Installationsverzeichnis überschrieben wird. Tatsächlich wird sie aber im Benutzervorlagenverzeichnis gespeichert. -> korrigiert
- Auswerten, Abfrage: Beim Bearbeiten einer Bedingung wird dabei u.U. der Wert ungewollt entfernt. -> korrigiert
- Importieren, DWA-M 150: Lage- und Höhenstatus an Winkelpunkten wurden nicht übernommen. -> korrigiert
- Exportieren, DWA-M 150: Die Voreinstellungen zum gewählten Typ und Koordinatensystem wurden nicht für die erneute Verwendung gespeichert. -> korrigiert
- Exportieren, DWA-M 150: Berechnete Attribute, z.B. Schachttiefe wurden u.U. nicht exportiert. -> korrigiert
- Einstellungen, Netztyp, Haltungen, Flächenfüllung: Wurde bereits eine thematische Karte durch verschiedenfarbige Markierungen erstellt und nachträglich die Flächenfüllung eingeschaltet, erhält die Fläche nur die Standard-Markierungsfarbe -> korrigiert
- Bearbeiten, Erzeugen, Einzugsgebiet aus Gebiet: Wurde der Dialog beim letzten Verwenden höher gezogen, entsteht beim Öffnen eine ungenutzte Lücke und das Protokoll verschwindet u.U. beim kleiner ziehen. -> korrigiert
- Bearbeiten, Erzeugen, Einzugsgebiet aus Konstruktion: das Symbol kann u.U. nicht positioniert werden. -> korrigiert
- Darstellen, Netz in 3D: Es können u. U. Haltungen mit Ei-Profilen nicht richtig dargestellt werden. -> korrigiert
- Berechnen, DB-Feld numerisch: Darstellungsfehler im Dialog zum bearbeiten einer Formel. -> korrigiert
- Datenbank, Bauwerke: Felder und Knöpfe sind durch die Scrollleiste im Dialog überdeckt. -> korrigiert
- Datenbank, Anschlussschacht, Anderes: Das ausgewählte Unterteilsymbol wird im Dialog nicht angezeigt. -> korrigiert
- Darstellen, Einstellungen, Quer-/Längsschnitt: Hat der Text "Horizont" eine rechtsbündige Ausrichtung, dann wird der Markierungspfeil trotzdem links ausgerichtet gezeichnet. -> korrigiert
- Bearbeiten, Bereiche, Bereichsauswahl: polygonaler Ausschnitt: Nach Tippen des ersten Punkts bricht die Funktion ab. -> korrigiert
- Einstellungen, Quer-/Längsschnitt, Darstellung: Einige der Controls überdecken, bei höheren Windows-Skalierung, andere Controls. -> korrigiert
Kanalkataster
- Datenbank, Schachtschaden, Register Bewertungsdaten: Die Eingabe einer manuellen Schadenklasse DIN-EN wurde nicht gespeichert, wenn noch keine Zustandsbewertung durchgeführt worden ist. -> korrigiert
- Einstellungen, Schachtschein Schacht/Anschluss-Schacht: Das Feld zur Symbolauswahl des Nordpfeils überdeckt bei breitem Dialog die Vorschau des Symbols. -> korrigiert
- Auswerten, Bewertung, Hydraulik-Haltung: Der Aufruf "Auswertung Bewertung" wird nur mit dem Hinweis quittiert, dass diese Auswertung nicht vorhanden ist. -> korrigiert
- Importieren, aus externer Erfassung (Pack'n Go): Der Button "Datenübernahme ins Projekt" passt am rechten Rand nicht vollständig in den Dialog. -> korrigiert
- Verwalten, Bewertungssysteme, Datei bearbeiten: Auf der Registerkarte "Diskrete numerische Zusätze" passen einige Controlls am rechten Rand nicht in den Dialog. -> korrigiert
- Bearbeiten, Bild- und Videodateien suchen: Schreibfehler im Dialogtitel bei Zuordnung der gefundenen Dateien. -> korrigiert
- Einstellungen, Netztyp, allgemein: Durch die Standardeinstellung "nicht gesetzte Werte darstellen" = "aus" werden Schadensklassen = "0" nicht mit dargestellt. -> korrigiert
- Importieren, DWA-M 150: Bei der Importoption 'nur Neue' erfolgt eine Fehlermeldung im Protokoll, dass eine Untersuchung schon existiert, obwohl sie Teil der zu importierenden Daten ist. -> korrigiert
Kanalplanung
- Bearbeiten, Erzeugen, Anschlussschacht: wählt man bei der Erzeugung von Anschlussschächten einen Eintrag aus der Mat-DB wird die Deckelform u.U. nicht als Attribut eingetragen und in Folge dessen stimmt am Erzeugten Schacht die Deckelform, die Deckellänge und der Schachtbaustoff nicht! -> korrigiert
- Datenbank, Mehrere Netzelemente: Daten aus der Materialdatenbank werden Anschlussschächten u.U. nicht vollständig zugewiesen. -> korrigiert
- Erzeugen Anschlüsse: Standardwerte Anschluss-Schacht aus MatDB unvollständig. -> korrigiert
- Bearbeiten, Umbenennen, Bereich wählen: Ist kein Bereich vorhanden und wird einer Erzeugt, bleibt nach Antippen des Netzelements in der Grafik der Bereichs-Dialog geschlossen und muss erneut zur Auswahl des Bereichs aufgerufen werden. -> korrigiert
- Darstellen, Querschnitt, QS-Definition editieren: Wird der Schalter "manuell" für Bezugshöhe aktiviert, steht im Eingabefeld nicht die automatisch ermittelte Bezugshöhe sondern "-5,000" -> korrigiert
- Materialdatenbank: Die Angaben "Höhe min" und "Höhe max" für die neuen Fertigteilschächte für Anschlussschächte sind vorhanden, werden bei der Auswahl aus Materialdatenbank aber nicht mit angezeigt -> korrigiert
- Verwalten, Material-Datenbank, Schächte: Der Dialog lässt sich zu klein ziehen, sodass die Darstellung nicht mehr korrekt ist. -> korrigiert
- Darstellen, Längsschnitt - Entwurf, Verbinden, Mindestgefälle: Der Titel des Dialogs widerspricht der Funktion. -> korrigiert
- Bearbeiten, Richtungsumkehr: Verwendet man für die Richtungsumkehr einen Bereich vom Typ Strang ist dieser anschließend ungültig. -> korrigiert
- Einstellungen, Regenmodell, Neues Modell: Die Buttons "Abbrechen" und "Übernehmen" überlagern teilweise andere Dialogelemente -> korrigiert
- Bearbeiten, Erzeugen, Schacht/Anschluss-Schacht einfügen: der Dialog wird nicht korrekt skaliert. -> korrigiert
Kanalsanierung
- Kostenberechnung, Sanierungskalkulation, Parameter der Kalkulation: Verlässt man den Dialog über den "Abbrechen"-Button, wird trotzdem gefragt ob die Änderungen gespeichert werden sollen. -> korrigiert
- Datenbank, Einzelsanierung: Bei punktuellen Sanierungsmaßnahmen konnte u.U. die Station nicht verändert werden. -> korrigiert
Leitung
- Leitung, Attribute, berechnete Werte: Die Werte für Rohrscheitel werden falsch berechnet. -> korrigiert
- Bearbeiten, Erzeugen, Knotendetails: Ist cseJigEvent= verschieben sich die Texte der Bauteilliste mit jeder Mausbewegung. -> korrigiert
- Darstellen, LS-Entwurf: Im LS-Entwurf ist bei mehreren definierten par. Strängen nur einer dargestellt. -> korrigiert
Leitungsplanung
- Darstellen, Querschnitt, QS-Definition editieren: Wird der Schalter "manuell" für Bezugshöhe aktiviert, steht im Eingabefeld nicht die automatisch ermittelte Bezugshöhe sondern "-5,000" -> korrigiert
- Bearbeiten, Erzeugen, Schacht/Haltung/Anschlussschacht/-Leitung: Ist cseJigEvent=, wird im DGM-Dialog (z.B. beim Erzeugen eines Schachts) keine Höhe angezeigt. -> korrigiert
- Bearbeiten, Erzeugen, Knoten/Anschluss-Knoten einfügen: der Dialog wird nicht korrekt skaliert. -> korrigiert
Profileditor
- Teilfüllungstabelle Anzeigen: Wurde noch keine Teilfüllungstabelle berechnet, ist trotzdem der Button "Anzeigen" aktiv und bringt nur eine Fehlermeldung, dass die Profildatei nicht gefunden werden kann. -> korrigiert
Projekteigenschaften
- Datei, Laden: Platzhalter werden u. U. nicht richtig geladen. -> korrigiert
- Maßstäbe: Die Liste der unterstützten Maßstäbe hat eine feste Höhe und vergößert sich nicht mit dem Dialog! -> korrigiert
