cseTools Update vom 30.10.2024
Neue Funktionen und Verbesserungen von bestehenden Funktionen
cseTools

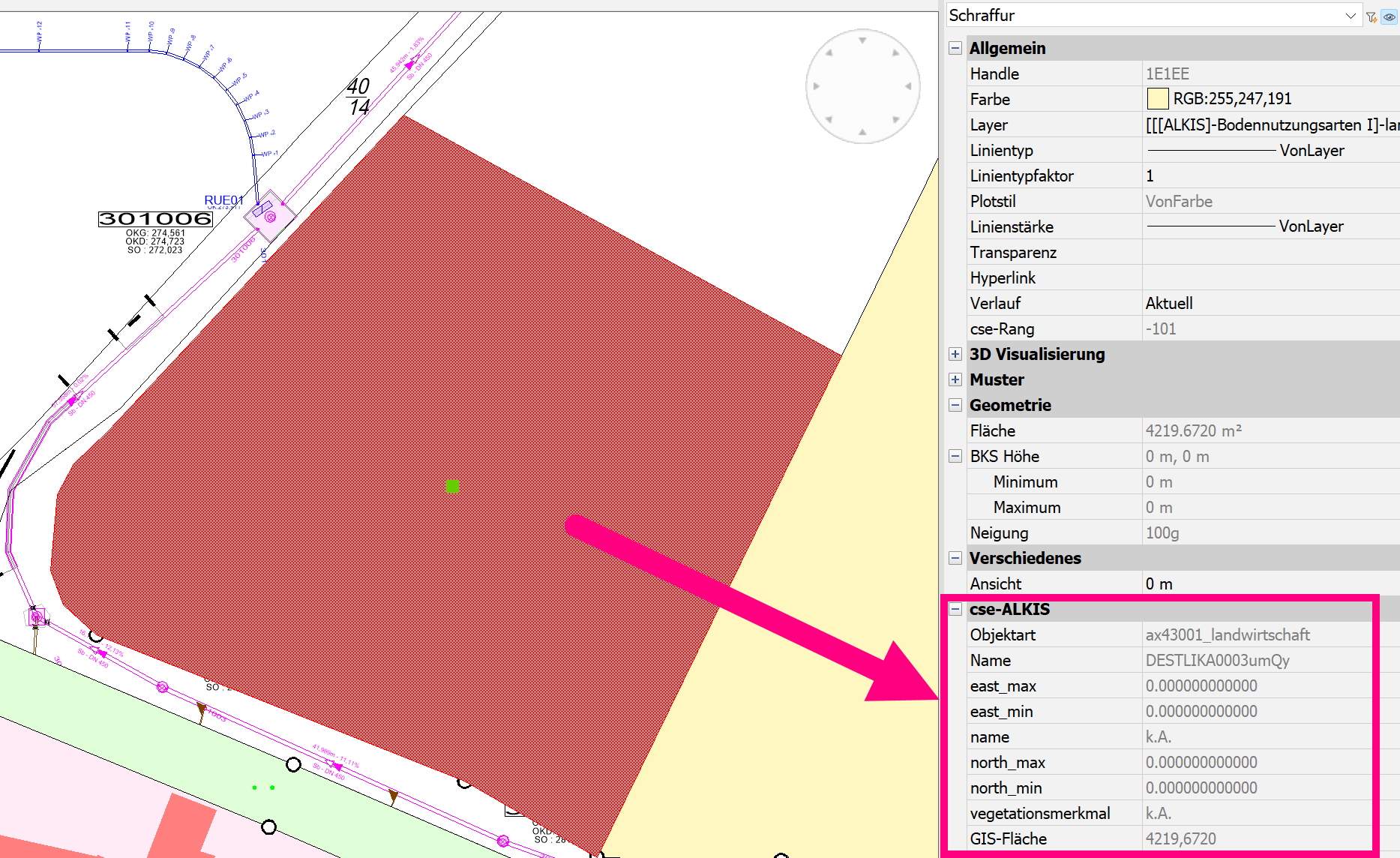

- cseOPMext: Die Attributanzeige im Objekteigenschaftenpanel ist jetzt auch im ARES Commander vorhanden. Screenshot
- Eigenschaftenanzeige im Basis-CAD: Es wird jetzt zusätzlich die Elementart (wenn vorhanden) angezeigt. Screenshot
- Exportieren, IFC (mit BricsCAD): Die Benennung der Bauteile wurde verbessert. Die Elemente erhalten jetzt die zusätzliche Eigenschaft 'Elementart'.
Screenshot - Ist die Hintergrundfarbe der Vorschaufenster in Dialogen (z.B. Symbolvorschau oder im Bauteileditor) dunkel, wird bei Bedarf die Farbe des dargestellten Symbols invertiert.
- Setup: PostgreSQL Datenbankserver aus Installationsprogramm entfernt, da dieser nicht auf Clients installiert wird. Installationsleitfaden -> www.csetools.de/know-how/installation-postgresql16
- Es wurde einige der alten Funktions-Icons durch neue ausgetauscht.
- In der Lizenzadministration kann jetzt automatisch die aktuelle Lizenzdatei heruntergeladen und eingelesen werden. Screenshot
- Die Version der Anwendung ist nun 2024.
- BricsCAD V24: Anwendung kann unter BricsCAD niedriger als Version V24.2 nicht geladen werden. Ursache ist eine interne Umstellung in BricsCAD zur Version 24.2 (sogenannter binärer Break). BricsCAD-Update muss installiert werden.
ALKIS

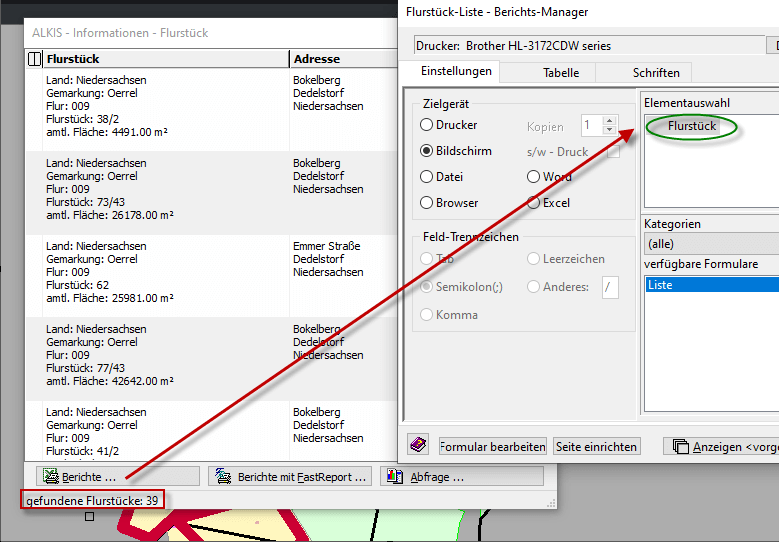

- Berichtsmanager: Es werden nur noch die Elemente zur Auswahl angezeigt, zu denen auch Daten verfügbar sind. Screenshot

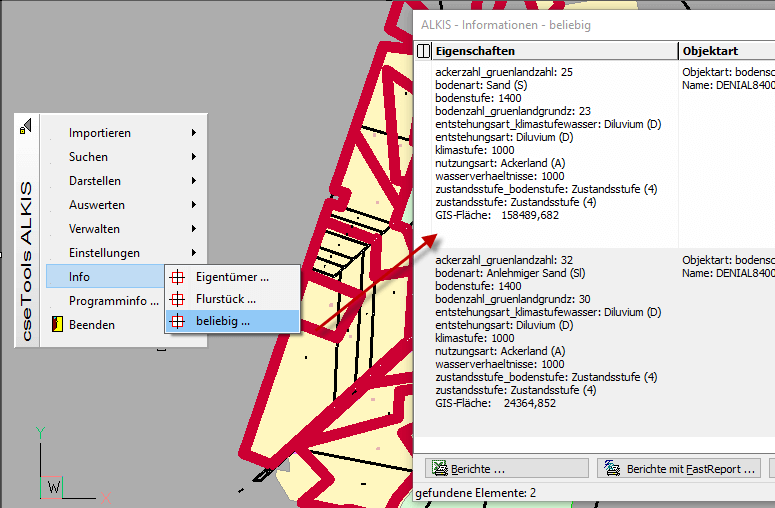

- Info, beliebig: neue Funktion, um von allen vorhandenen Datenelementen die Eigenschaften anzuzeigen. Screenshot
- Info Flurstück/Eigentümer: Beim Zeigen und Zoomen auf das gewählte Element wird dieses jetzt Hervorgehoben (im Beispiel gelb). Hervorhebung richtet sich nach der Einstellung HIGHLIGHTEFFECT des CAD. Screenshot
- ALKIS-Inhalte "Bodenschätzung" hinzugefügt (Darstellung, Beschriftung, Auswertung). Screenshot
- cseOPMext: Die Attributanzeige im Objekteigenschaftenpanel ist jetzt auch für ALKIS-Objekte verfügbar. Screenshot
- Einstellungen, Datenbank: Fehlermeldung beim Wählen einer vorhanden ALKIS-Datenbank präzisiert.
- Aktualisierung auf aktuelle PostgreSQL Version 16.3. Bitte vor dem Update eventuell verwendete PostgreSQL-Server aktualisieren und Datenbanken übertragen. -> Siehe https://www.csetools.de/know-how/update-postgresql16
Fließgewässer
- Hec-Ras Version 6.5 wird jetzt unterstützt (ins Setup übernommen).
Grundplan
- Bearbeiten, Netzdaten aus Blöcken: Erkennung von Anfang und Ende einer Haltung/Leitung verbessert.
- Bearbeiten, Netzdaten aus Blöcken: Einstellungsdatei Kanal, Schmutz korrigiert (Profilhoehe).
Kanal + Leitung

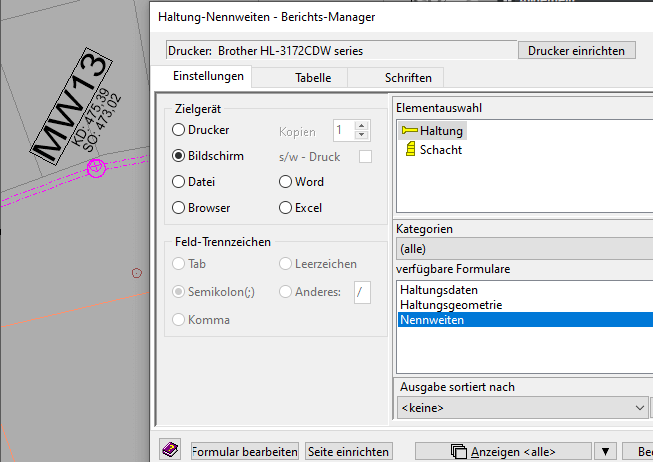

- Berichtsmanager: Es werden nur noch die Elemente zur Auswahl angezeigt, zu denen auch Daten verfügbar sind. Screenshot
- Darstellen, Netz in 3D: Die zu visualisierenden Elemente können jetzt differenzierter ausgewählt werden (Netzelement, Aushub, Schutzrohr etc.). Screenshot

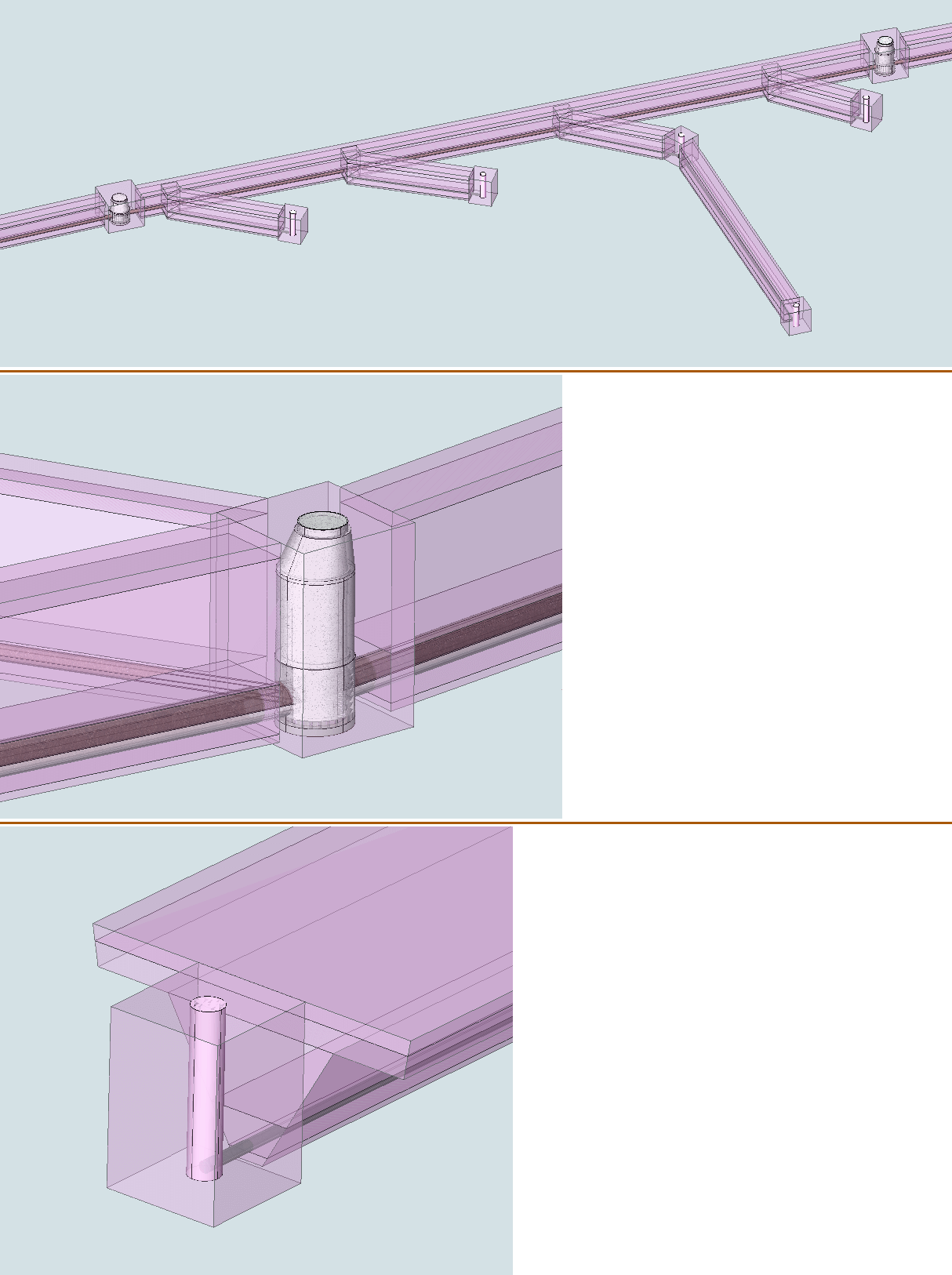

- Darstellen, Netz in 3D: Rohrgräben und Baugruben (vom Aushub) können jetzt 3-dimensional dargestellt werden. Screenshot

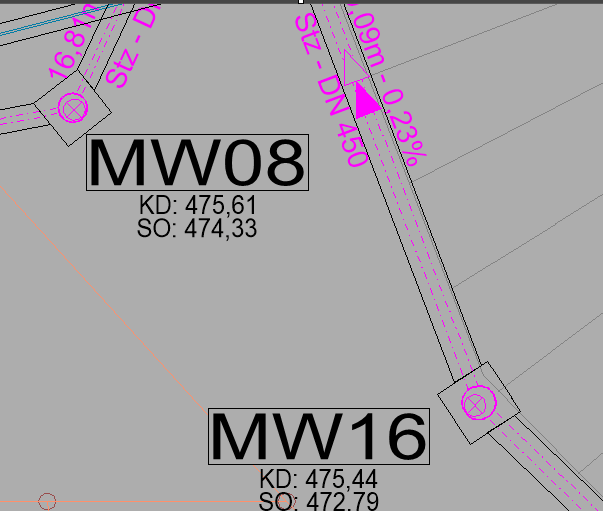

- Einstellungen, Aushub: Die Darstellung der Baugruben und Rohrgräben im Lageplan kann hier jetzt aktiviert werden. Screenshot
- Einstellungen, Aushub. Neuer Menüpunkt, um diese schneller zu finden.
- Aushub, Berechnung: Die Berechnung des Rohrgrabens erfolgt jetzt geometrisch genau an die Baugrube des Schachtes/Knotens. Screenshot

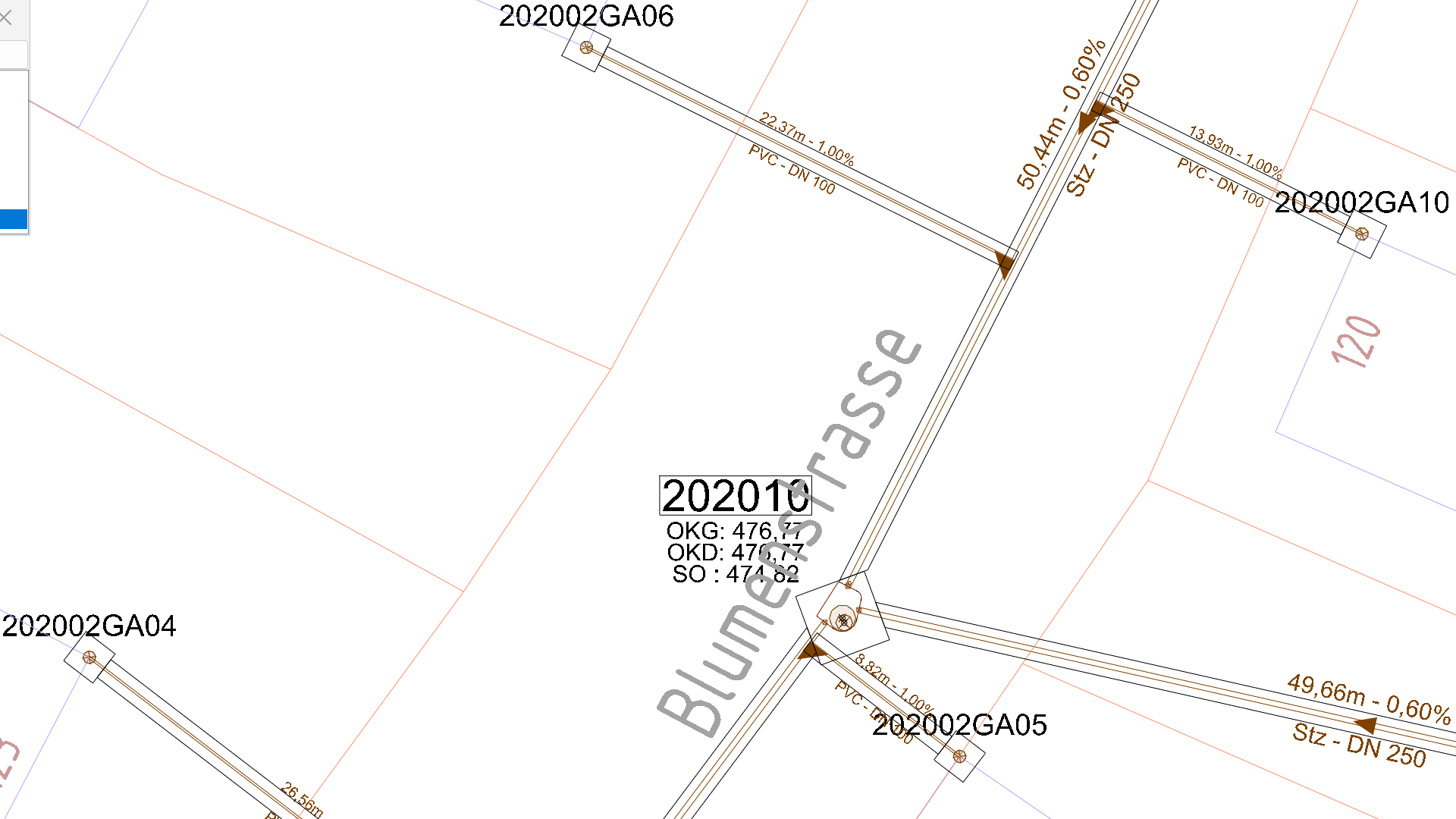

- Einstellungen, Netztyp: Bei der Textanordnung kann jetzt die Reihenfolge der Zeilen getauscht werden. Screenshot
- Aushub, Berechnung: Das bisher verwendete Näherungsverfahren für die Berechnung der Mengen wurde durch die Differenzenmethode (Differenzberechnung zwischen 2 Horizonten) abgelöst. Das ist erforderlich aufgrund genauerer Modellierung des Grabens. Außerdem wird eine wesentlich höhere Genauigkeit erzielt.

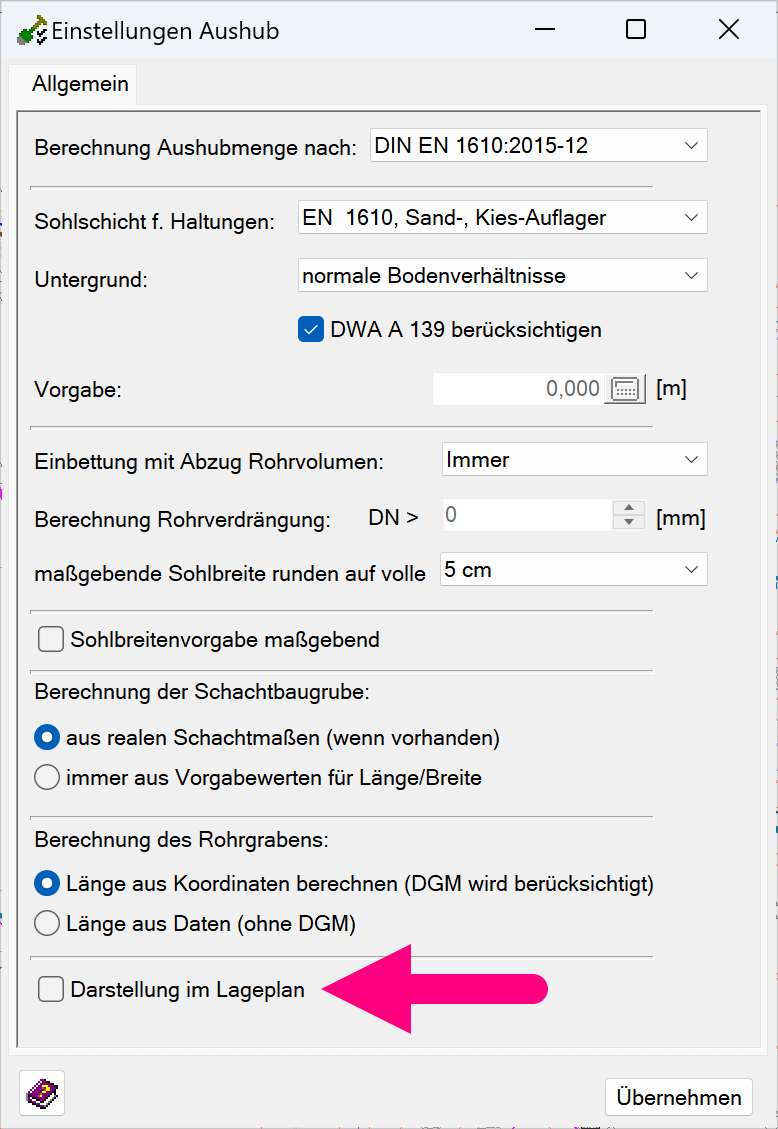

- Im Lageplan können jetzt auch die Baugruben und Rohrgräben der Aushubberechnung dargestellt werden. Screenshot
Kanal
- Bearbeiten, Erzeugen/Verschieben, Rohranschlusspunkt: Hier ist jetzt die Mehrfachauswahl bei eng- oder übereinanderliegenden Elementen verfügbar. Screenshot
- Import/Export, ISYBAU-XML: Unterstützung für Formatversion 2024-06 hinzugefügt. Screenshot

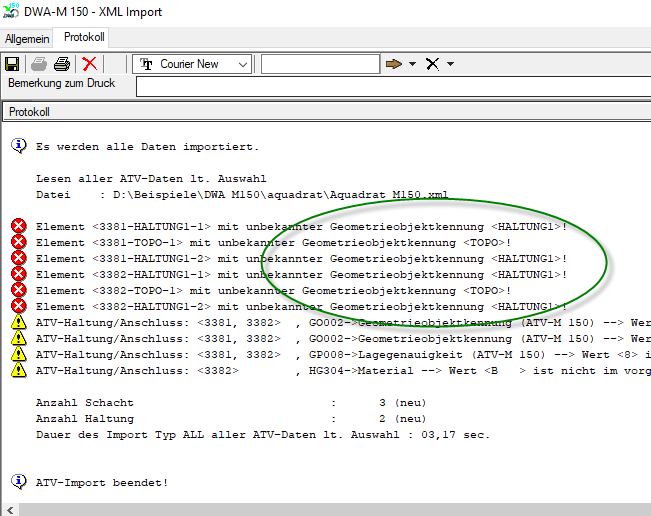

- Importieren, DWA-M 150: Die Geometrieobjektkennung wird jetzt explizit geprüft. Bisher wurden die Geometriedaten immer verarbeitet, auch wenn die Kennung ungültig/unbekannt ist. Screenshot
- Add-on Interlis: Abtestung auf das Schema eingebaut. Ist das ermittelte Schema noch nicht implementiert, erfolgt jetzt ein entsprechender Hinweis.
- Add-on Interlis: Zusätzliches Schema implementiert. Es können jetzt verschiedene Interlis 2.3 Dateien eingelesen werden.
Kanalplanung
- Aushub, Berechnung Anschlüsse: Die Warnungen bei Datenprüfungen erfolgen teilweise nicht mehr, wenn die Baugrube gar nicht berechnet werden soll.
- Darstellen, Schachtskizze: Es gibt nun einen Button, um die gezeigte Schachtskizze zu aktualisieren. Screenshot
- (Civil 3D): Auswahlliste "Profile" aktualisiert.
- Längsschnitt-Entwurf: Funktion zum Entfernen eines Absturzes eingefügt und mit Funktion "Winkelpunkt löschen" in eigenen Menüpunkt platziert. Die "Absturz setzen" Funktion wird in den Menüpunkt "Einfügen" eingegliedert.
Screenshot - Aushub, Berechnung: Bei nicht Vorhandensein der Schachtlänge/-breite wird jetzt die Voreinstellung aus Einstellungen, allgemein verwendet. Dies wird protokolliert. Screenshot
- Hydraulik, Leistungsnachweis, Liste: Formular etwas überarbeitet (Gerinneform als Text, Schriftgröße etc.).
- Hydraulik, Leistungsnachweis: Im Protokoll kann jetzt per Doppelklick auf eine Zeile mit Haltungsangaben direkt der Datenbankdialog geöffnet werden.
Kanal-Wertermittlung
- Preisindextabelle ergänzt und auf neues Basisjahr (2021) aktualisiert
Leitung
- Längsschnitt-Entwurf: Einige Funktionsicons die aus dem Kanal-Modul vererbt wurden, sind jetzt durch Leitungsspezifische Icons ersetzt.
SHAPE-Export
- ALKIS-Daten können jetzt ebenfalls mittels SHAPE-Format exportiert werden.
- Daten ohne Grafikbezug werden jetzt auch exportiert, d.h. die Datensätze werden in die <Topicname>.DBF geschrieben.
SQL_Datenbank
- Aktualisierung auf aktuelle PostgreSQL Version 16.3. Bitte vor dem Update eventuell verwendete PostgreSQL-Server aktualisieren und Datenbanken übertragen. -> Siehe https://www.csetools.de/know-how/update-postgresql16
- Update der Bibliotheken auf die aktuelle PostgreSQL-Version 16.3.
Fehlerkorrekturen
ALKIS
- Suchen: Adresse bringt HTTP-Fehler (Meldung "TGeoCoding.Retrieve: HTTP/1.1 403 Forbidden") -> korrigiert
- Einstellungen, Datenbank: MemoryLeak beim Schließen des Dialogs -> korrigiert
- Einstellungen, Datenbank: Der Button "Verbindung prüfen" überdeckt teilweise den Ergebnistext der Prüfung. -> korrigiert
cseDB
- Programmstart: Das Browser-Fenster bzw. die verwendete IE-Engine kommt nicht mit Scripten moderner Websites zurecht und bringt mehrfach Skriptfehler. -> korrigiert
cseTools
- Berechnen, Rohrverbindungen: Bei höherer Skalierung sind u. U. Eingabefelder nicht zu sehen. -> korrigiert
- Längsschnitt-Entwurf: Start eines Moduls führt u. U. zum Absturz (Zugriffsverletzung) des CAD. -> korrigiert
- Supportformular: E-Mails können nicht versendet werden. -> korrigiert
- Aushub, Datenbank <Netzelement>: Gibt man einen Wert kleiner als 1 über die Tastatur mit ",??" ein, kommt im Eingabefeld der falsche Wert an. -> korrigiert
- ARES Commander: In den Hauptmenüs überlappen die Bilder bei höherer Skalierung u.U. die Texte -> korrigiert
- Dialoge: U.U. sind Eingabefelder bei höherer Skalierung zu groß. -> korrigiert
- Bearbeiten, Erzeugen: Wird in den Netztypen ein Blockname verwendet dessen Definition in der DWG nicht enthalten ist, stürzt die Anwendung komplett ab. -> korrigiert
- Verwalten, Materialdatenbank: Öffnet man einen Dialog kommt u. U. eine Zugriffsverletzung. -> korrigiert
- Das Zoomen im CAD dauert u. U. auffällig lange. -> korrigiert
- cseCatReport (nur Civil 3D): Absturz Civil 3D bei Aufruf des Befehls. -> korrigiert
- Einstellungen, Netztyp: Der Farbauswahldialog der Flächenfüllung bei Segmenten entspricht nicht dem, welcher an anderen Stellen im Programm zur Farbauswahl verwendet wird. -> korrigiert
- Darstellen, Schachtskizze: Ist die Schachtskizze in einer separaten Zeichnung meldet AutoCAD einen Fehler beim Versuch des automatischen Speicherns. -> korrigiert
- Add-on Datenübernahme aus anderem CAD: Beim Import kommt u.U. Fehlermeldung _SetDrawOrder (Zeichenreihenfolge). -> korrigiert
- Add-on Datenübernahme aus anderem CAD: Beim Import aus GEOvision³ werden Netztypeinstellungen nicht richtig übernommen. -> korrigiert
- Längsschnitt: Bei Ermittlung des Abstandes (dv) werden u.U. die Maße der Schutzrohre falsch berechnet. -> korrigiert
Fließgewässer
- Modulstart: Fehlermeldung bei erstmaligem Modulstart "Get_ExistUserFile: Datei <[..]\Gemeinsame Dateien\Fliessgewaesser\.ntoi> existiert nicht!" -> korrigiert
Kanal + Leitung
- Datenbank, Segment, Anderes: Für das Anpassen der Sichtbarkeit der grafischen Details fehlt die Auswahl "Stationsanfang" und "Stationsende". -> korrigiert
- Export, Stammdaten: FeatureType POLYGON wird unvollständig geschrieben. -> korrigiert
- Verwalten, Formulare: U.U. kommt es zu einem Memory Leak beim Schließen des Dialogs. -> korrigiert
- Verwalten, Datenprüfung: Beim Hinzufügen einer Prüfung wird bei Kriterium "existiert" bzw. "existiert nicht" ein Vergleichswert verlangt. -> korrigiert
- Längsschnitt-Entwurf: Seitenzuläufe werden u. U. nicht dargestellt. Im Kanal ist nur die Höhe und die Textfahne zu sehen. -> korrigiert
- Längsschnitt: Ist in der Längsschnittdefinition ein Stationsoffset angegeben, wird dies bei der Stationierung der Kollisionen nicht berücksichtigt. -> korrigiert
- Längsschnitt: Ist in den Einstellung die Darstellung auf "von rechts nach links" eingestellt, ist u. U. in der Lageplandarstellung die Richtung der Stationierung verkehrt herum. -> korrigiert
- Längsschnitt: Ist die Stationierungsrichtung auf "rückwärts" eingestellt, werden die Einträge der Kollisionen weiterhin mit der Stationierung für "vorwärts", also entgegengesetzt beschriftet. -> korrigiert
- Datenbank: Teilweise unterschiedliche Icons für Fastreport -> korrigiert
- Darstellen, Querschnitt: Bei manueller Horizonthöhe und damit unzureichend Platz für die Beschriftungen, werden diese u. U. gespiegelt, wenn die Anpassung der Texte auf "nicht" eingestellt ist. -> korrigiert
- Längsschnitt: Wenn der Maßstab rechts und/oder hoch gleich 0 ist, treten Fehlermeldungen auf und der Schnitt wird unvollständig gezeichnet. -> korrigiert
- Darstellen, Längsschnitt / Querschnitt: Auf den Buttons für "alle wählen" und "keine wählen" fehlen die Icons. -> korrigiert
- Längsschnitt: Die Trennstriche und Werte sind bei gegenläufigen parallelen Strängen u. U. an der falschen Position. -> korrigiert
- Einstellungen, Netztyp: Wenn ein Netztyp nicht gelöscht werden kann, weil er noch als Standardwert für das Erzeugen eingestellt ist, dann gibt die Fehlermeldung keinen Hinweis auf die Ursache. -> korrigiert
- Verwalten, Datenprüfung: Darstellungsfehler im Dialog bei den Icons. -> korrigiert
- Aushub, Berechnung: Die Berechnung von bogenförmigen Leitungen war nicht richtig. -> korrigiert
- Einstellungen, Querschnitt, Schnitt-Beschriftung: Bei der Auswahl von Texten für den Anschrieb fehlt die Möglichkeit "Netztyp-freier Text". -> korrigiert
- Segmente, Darstellung: Wird bei Segmenten eine Schutzrohrdarstellung aktiviert, dann geht die Flächenfüllung nicht bis an die Segmentlinien ran. -> korrigiert
- Verwalten, Klassen: Wird ein Text-Attribut mit einer Auswahlliste verknüpft, kann es trotzdem auf "schreibgeschützt" gesetzt werden. Beim Öffnen des Datenbankdialogs wird dann "cse: unknown Control-type" protokolliert. -> korrigiert
- Verwalten, Klassen: U. U. sind Einträge in der Tabelle nicht mehr wählbar -> korrigiert
- Querschnitt: Beim Erzeugen einer neuen Definition führte das Abbrechen im Eingabedialog zu einer Meldung "pointer=nil". -> korrigiert
- Querschnitt: Es konnte ein fehlerhaftes Object_get_line() entstehen. -> korrigiert
- Netzelement zeigen (2D): Bei gedrehter Ansicht wird das Netzelement nicht zentriert. -> korrigiert
- Exportieren, BIM IFC-Format (Civil 3D): Es werden mehr Attribute, als in den Einstellungen ausgewählt, exportiert. Die verwendeten Properties blieben in den PropertySet-Definitionen enthalten. -> korrigiert
- Einstellungen, Netztyp zurodnen: Ist das getippte Netzelement schon im Zielnetztyp, werden ggf. notwendige Zuordnungen der untergeordneten Netzelemente übersprungen. -> korrigiert

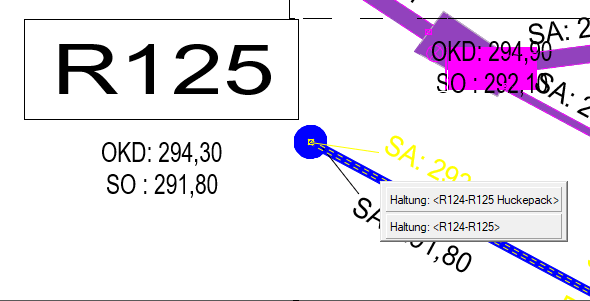

- Objekt wählen über Auswahl: Es wird u.U. das falsche Netzelement angeboten. -> korrigiert
- Auswerten, Berichte mit Fastreport: Will man beim Bericht "Nennweitenverteilung" einen Bereich leer lassen, führt dies zu einer Fehlermeldung. -> korrigiert
Kanal
- Importieren, ISYBAU-XML: Haltungen mit Punktattributen SMP und RAP, Rohranschlusspunkte werden nicht übernommen. -> korrigiert
- Einstellungen, Netztyp: Ist eine Höhendifferenz für das Ausblenden von redundanten Höhen am Schacht eingestellt, werden u.U. Höhen trotzdem doppelt ausgegeben. -> korrigiert
- Darstellen, Netz in 3D: Bei Haltungen mit Radius ist das Loch im Schacht an der falschen Stelle. -> korrigiert
- Datenbank, Einzugsgebiet: Darstellungsfehler im Dialog -> korrigiert
- Berechnen: In einigen Dialogen fehlt der Button für "Alle" -> korrigiert
- Importieren, Excel: Anschlussschächte die vom Typ "AP - Anschlusspunkt" sind, können über den Import keinem Netzelement zugeordnet werden. -> korrigiert
- Importieren, ISYBAU-XML: Bei Anschlussleitungen die an Schächten angeschlossen sind, erhalten die Anschlusspunkte (AP) welche automatisch erzeugt werden, nicht die Sohlhöhe der Anschlussleitung sondern die Sohlhöhe des Schachts. -> korrigiert
- Importieren, ISYBAU (alt): Bei Angabe eines Höhenoffsets wird dies bei den Sohlhöhen der Haltung nicht berücksichtigt. -> korrigiert
- Längsschnitt - Entwurf: Zugriffsverletzung beim löschen eines Winkelpunkts -> korrigiert
- Querschnitt & Längsschnitt: Maulprofile mit einem Verhältnis größer als "normal" (1:1,33 B:H) werden falsch gezeichnet. -> korrigiert
- Add-on Interlis: Import kann aufgrund fehlender V-ALL.iss Datei nicht durchgeführt werden (kam beim Import einer Datei mit der Extension .xtf). -> korrigiert
- Add-on Interlis: Zum Importieren von Interlis-Dateien wird standardmäßig .xml angeboten. Interlis-Daten kommen aber im .xtf Format. -> korrigiert
Kanalbestandserfassung
- Datenbank: Die Funktion "<Netzelement> zeigen (3D)" ist in dem Modul enthalten, obwohl keine 3-dimensionalen Objekte erzeugt werden können. -> korrigiert
- Exportieren, ISYBAU-XML: Die Registerkarte "Optionen für Zustandsdaten" ist sichtbar, obwohl in diesem Modul nicht mit Zustandsdaten gearbeitet werden kann. -> korrigiert
Kanalkataster
- Bearbeiten, Bereiche: Selektiert man die Objekte eines Bereichs von Anschlüssen werden ggf. einige zusätzliche Elemente nicht mit selektiert. -> korrigiert
Kanalplanung
- Bearbeiten, Erzeugen, Schacht: Wird als Standardwert die Schachtform = <eckig> vorgegeben, wird der abgesetzte Schacht mit rundem Symbol gezeichnet. -> korrigiert
- Längsschnitt-Entwurf, Verbinden, Gefälle: Gibt man erst das Gefälle und danach den Versatz ein, wird der Wert im Feld "Gefälle" wieder auf den vorherigen zurückgesetzt. -> korrigiert
- Längsschnitt-Entwurf, Verbinden, Gefälle: Die Tabreihenfolge im Dialog zur Gefälleeingabe stimmt nicht. -> korrigiert
- (Civil 3D): Einzugsflächen von Anschlussleitungen wurden bei der hydraulischen Berechnung nicht berücksichtigt . -> korrigiert (jetzt wird die Gesamtfläche, erfasst an den Anschlüssen, auf die Haltung übertragen)
- Bearbeiten, Erzeugen, Schacht/Anschlussschacht einfügen: Beim Einfügen eines vorhandenen Schachts wird nach einer Bezeichnung für den eingefügten Schacht gefragt und diese dann aber im weietren Verlauf der Funktion nicht verwendet. -> korrigiert
- Aushub, Datenbank-Schacht: Falscher Hint auf dem Feld "Bezeichnung". -> korrigiert
- Berechnen, Sohlhöhen aus Gefälle: Darstellungsfehler im Dialog bei höherer Skalierung. -> korrigiert
- (Civil 3D): Nach Tausch der Komponente wird im Datenbank-Dialog noch das alte vorherige Material angezeigt. -> korrigiert
- Längsschnitt-Entwurf: Bei Schnitten die eine Anschlussleitung beinhalten, werden die Höhen an Anschlusspunkten u.U. falsch berechnet. -> korrigiert
- Aushub, Haltungsdaten: Der horizontale Außendurchmesser für die Vorgabe der Sohlbreite wird bei NICHT-Kreisprofilen nicht auf Basis der Profilbreite ermittel (es wurde das Maximum von Breite/Höhe verwendet). -> korrigiert
- (Civil 3D), Hauptmenü: Das Modulmenü ist u.U. deutlich zu groß. -> korrigiert
- Bauwerke: Die Icons für Sonderbauwerke unter "Bearbeiten->Erzeugen->Unter-/Bauwerke", und "Datenbank->Bauwerk" sind andere (alte) als in den anderen Kanalmodulen. -> korrigiert
- Querschnitt: Im Rohrgraben liegt die Haltung tiefer als in den Aushubparametern definiert. -> korrigiert
- Darstellen, Schachtskizze: Beim Öffnen sind die Werkzeugleisten immer dreizeilig, auch wenn genüg Platz vorhanden ist. -> korrigiert
- Aushublinien werden auch an nicht berechneten Schächten dargestellt. -> korrigiert
- Importieren, Hystem-Extran: Kleinere Darstellungsfehler im Dialog. -> korrigiert
- Importieren, Flut: Kleinere Darstellungsfehler im Dialog. -> korrigiert
- Importieren/Exportieren, Flut: Im sich separat öffnenden Menü sind die Icons von Import & Export vertauscht. -> korrigiert
- Darstellen, Querschnitt - Zeichnen: Dialog "Name ungültig" erscheint unerwartet. -> korrigiert
- Hydraulik, instationäre Hydraulik: Es gibt ein Memory Leak nach der Berechnung. -> korrigiert
- Schachtskizze: Die Bemaßung des schematischen Schnitts überdeckt die Beschriftung des Auslaufs. -> korrigiert
Kanalsanierung
- Kalkulation, Anzeige der Sanierungskosten am Netzelement: In der Spalte <gewählt> wird bei den Vergleichkosten immer Gesamtkosten angezeigt (die kompletten Berechnungen in der Anwendung sind aber richtig) -> korrigiert
- Kostenberechnung, Sanierungskalkulation: Icons/Funktionen fehlen. -> korrigiert
Leitung
- Datenbank: Teilweise falsche Icons auf Knopf für "Zeigen 3D". -> korrigiert
- Aushub, Berechnung Anschlüsse: Bei der Berechnung von Knotenbaugruben wurde die maßgebende Baugrubentiefe u.U. geringfügig falsch berechnet (ungünstige Kombination von Innendurchmesser und Rohrwanddicke, da immer Maximum verwendet). -> korrigiert
- Aushub, Berechnung Anschlüsse: Bei der Berechnung von Anschlusspunkten wurde die Knotenhöhe verwendet und nicht die tiefste Rohrunterkante der angeschlossenen Leitungen. -> korrigiert
- Bearbeiten, Erzeugen, Anschlussleitung: Bei bei der Verwendung von Standardwerten für "Anschluss-unten" wird ein Icon aus Kanal-Modulen verwendet. -> korrigiert
- Längsschnitt - Entwurf: Zugriffsverletzung beim löschen eines Knickpunkts -> korrigiert
- Darstellen, Legende Netztypen: Legende zeigt teilweise Modulkürzel vor den Textwerten an. -> korrigiert
- Erzeugen, Knotendetail: Der Rahmen wird u.U. zu groß gezeichnet. -> korrigiert
Leitungsplanung
- Auswerten, Leistungsverzeichnis: falsches Summenattribut für die Mengenwerte -> korrigiert
- Aushub, Datenbank - Leitung: Es kann nicht zu den Knotendaten verzweigt werden. -> korrigiert
- Bearbeiten, Erzeugen, Knotendetail: Indexfehler bei der Option "Ref-Bezug". Es wird der falsche Referenzpunkt eingestellt. -> korrigiert
- Importieren, STANET (Add-on): Liegen die Daten in einem schreibgeschützten Verzeichnis, meldet der Importassistent bei Anwahl der Datei "Datenbank ist fehlerhaft". -> korrigiert
Profileditor
- Teilfüllungstabelle, Diagramm, Drucken: Zur X-Achse sind die Werte schlecht lesbar. -> korrigiert
Projekteigenschaften
- Icons sind bei höherer Skalierung sehr groß. -> korrigiert
SHAPE-Export
- ALKIS-Flächen werden nicht als Flächen, sondern nur als Polygone exportiert. -> korrigiert
SQL_Datenbank
- Modulstart: Zugriffsverletzung, wenn die Verbindung zur Datenbank nicht aufgebaut werden kann. -> korrigiert
- Projektinitialisierung: Bei höherer Skalierung werden u.U. Icons nicht richtig skaliert. -> korrigiert
