cseTools Update vom 05.12.2025

Neue Funktionen und Verbesserungen von bestehenden Funktionen

ALKIS

  1. Voreinstellungen für AX71008 (Polylinie für BauRaumBodenordnungsrechtUmring) ergänzt.

cseTools

  1. Für BricsCAD V26 bereitgestellt.
  2. Exportieren, BIM IFC-Format: Unter BricsCAD V26 ist nun auch die Formatversion 4x3 verfügbar.

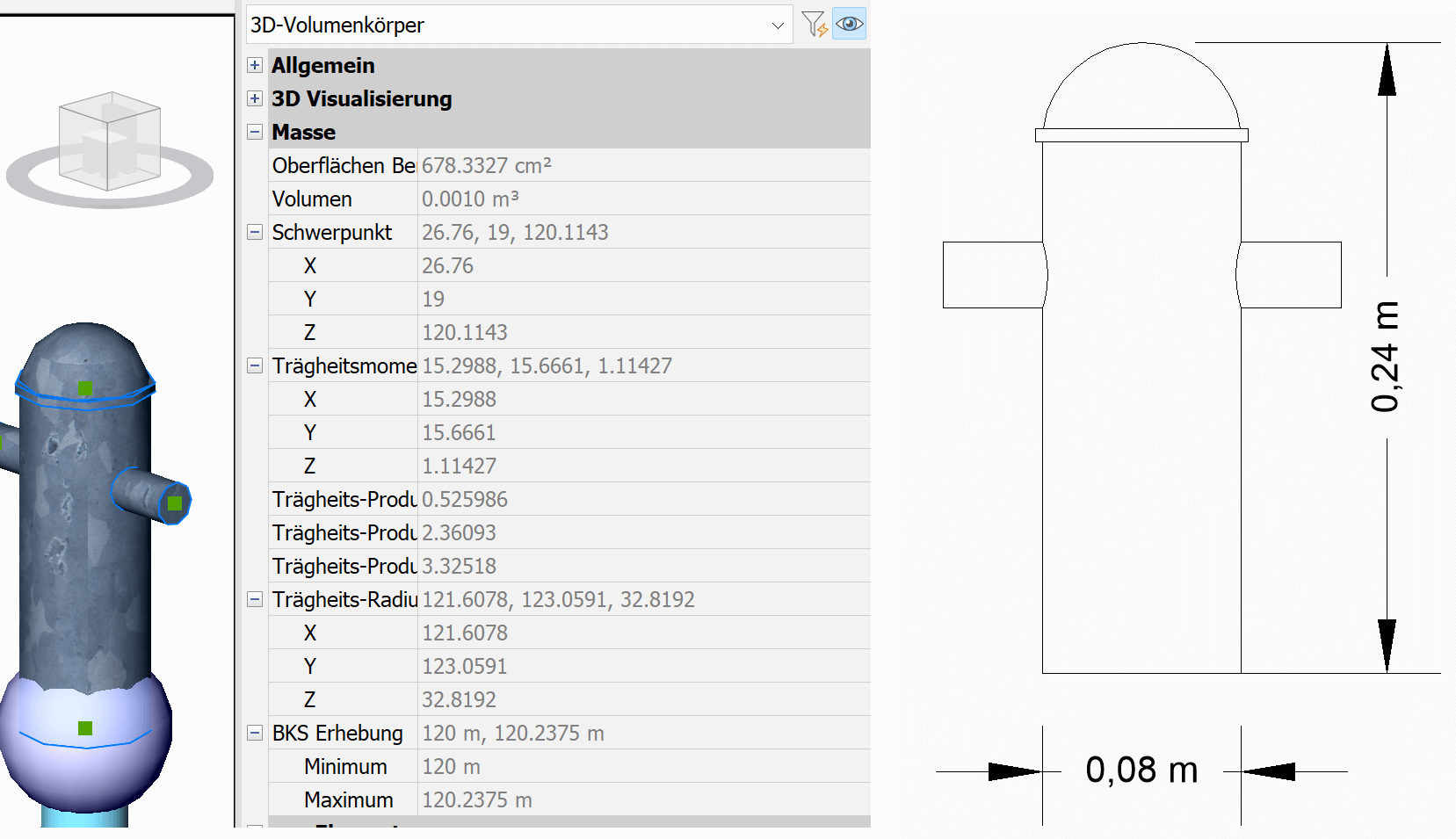

  3. Exportieren, BIM IFC-Format: Unter BricsCAD V26 werden komplexere Geometrietypen jetzt weiter aufgelöst, da einige externe BIM-Viewer die Geometrie ansonsten nicht sauber darstellen.
  4. Exportieren, BIM IFC-Format: Unter Civil 3D ist jetzt auch der Export nach cpixml möglich (vorausgesetzt wird die Installation der cpixml Extension unter Civil 3D). Screenshot
  5. Exportieren, BIM IFC-Format: Unter Civil 3D kann jetzt bei installierter "Autodesk IFC 4.3 Extension" ausgewählt werden, ob über den klassischen IFCEXPORT (Schema 2x3 oder 4.0) oder IFCINFRAEXPORT (Schema 4x3) exportiert werden soll. Screenshot
  6. Auswertung, Abfrage: Attribute die auf andere Datenelemente referenzieren, lassen sich jetzt auch unter Verwendung von <kein Wert> abfragen (Wert=leer ist auch zulässig). Screenshot

Kanal + Leitung

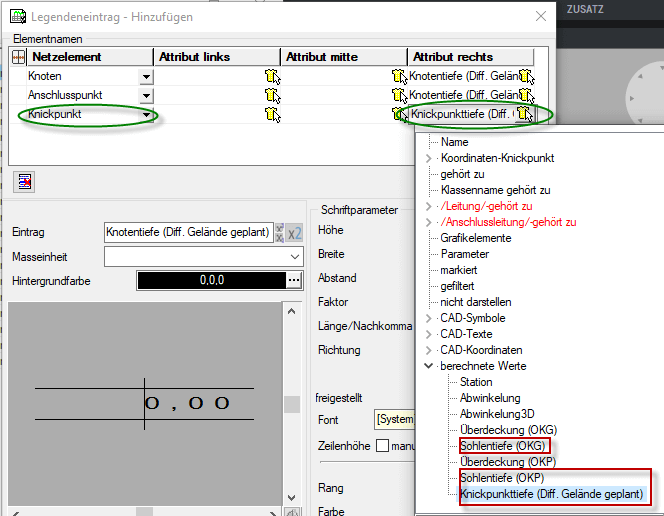

  1. Es werden jetzt weitere Attribute am Winkel-/Knickpunkt, bezogen auf das geplante Gelände (OKP) bereitgestellt. Diese können z. B. in der Legendenbeschriftung des Längsschnittes verwendet werden. Screenshot

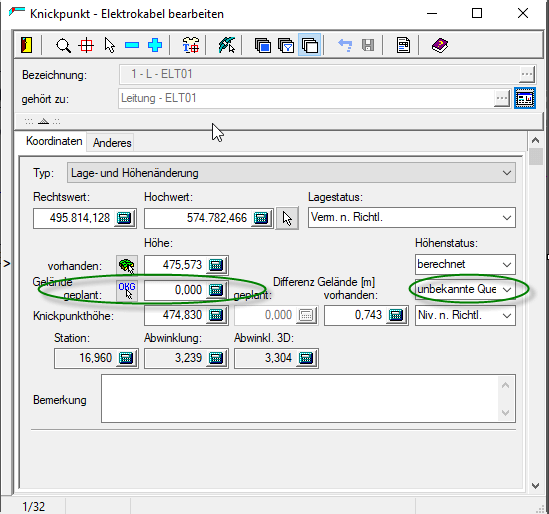

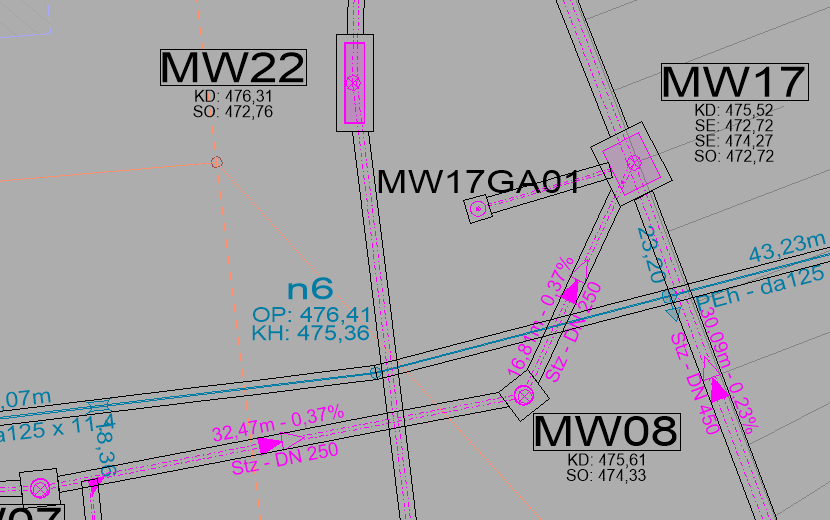

  2. Winkelpunkte/Knickpunkte haben jetzt auch eine geplante Geländehöhe. Screenshot

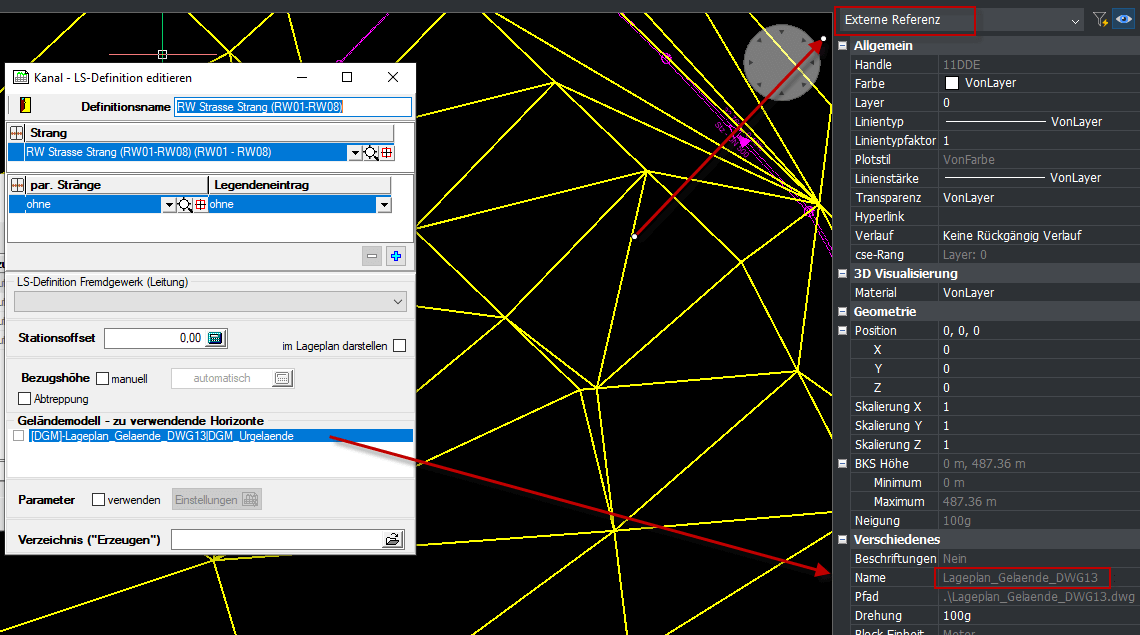

  3. Es können jetzt auch Horizonte (bestehend aus 3D-Flächen) aus XREF-Dateien verwendet werden. Screenshot

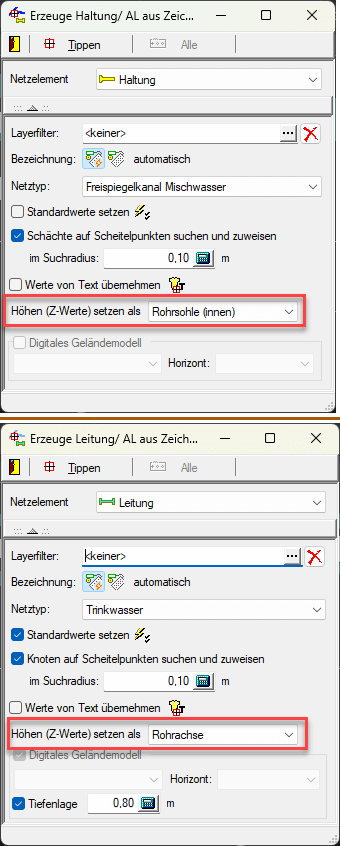

  4. Bearbeiten, Erzeugen, ... aus Linie: Man kann jetzt einstellen, wie die Höhen (Z-Werte) der CAD-Elemente für das Netzelement interpretiert werden sollen. Screenshot
  5. Bearbeiten, Drehen: Nach dem Drehen eines Symboles/einer Kontur erfolgt jetzt eine Neudarstellung des Netzelementes (damit sich abhängige Darstellungen daran 'ausrichten' können).

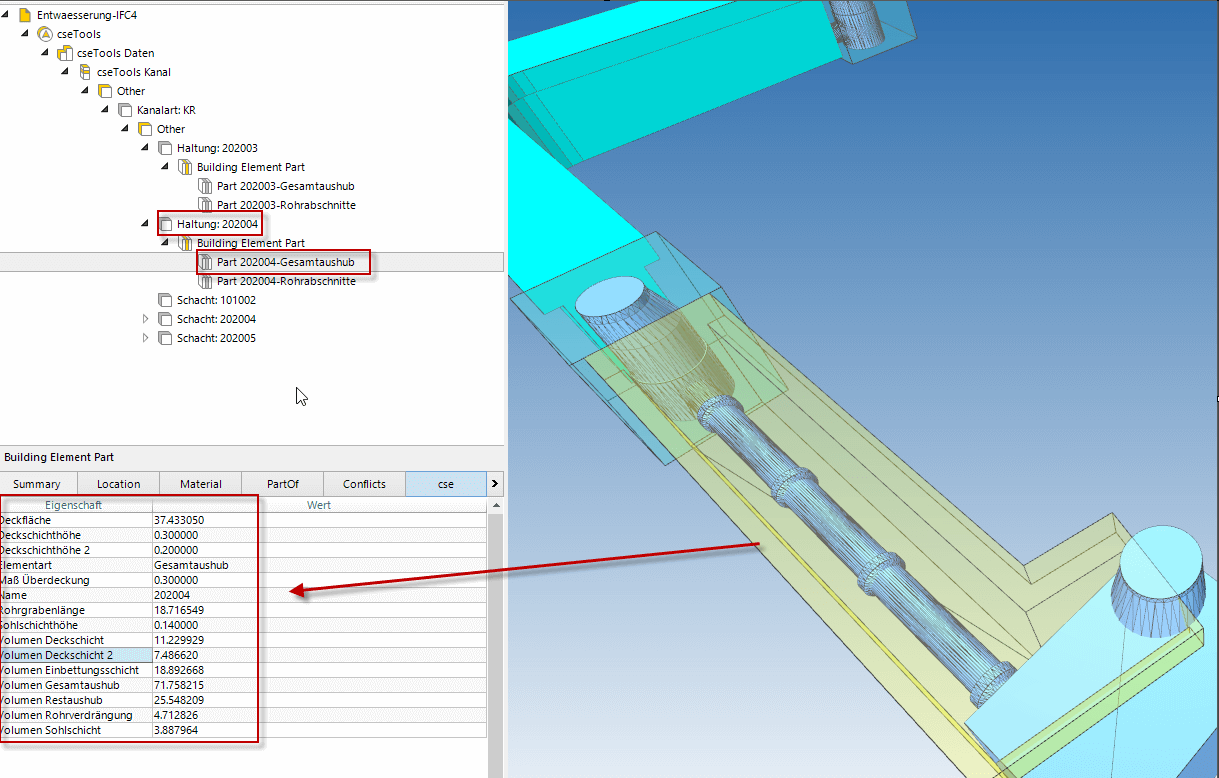

  6. Aushub: Die Aushubmengen und -parameter können jetzt auch den Bauelementen zugeordnet werden (Verwalten, Klassen) und damit per IFC als PropertySet dem IFC-Element zugeordnet werden. Screenshot
  7. Aushub: Die Berechnung des Rohrgrabens von Leitungen/Haltungen ohne berechneten Anfangs- bzw. Endknoten/-Schacht wurde verbessert. Screenshot

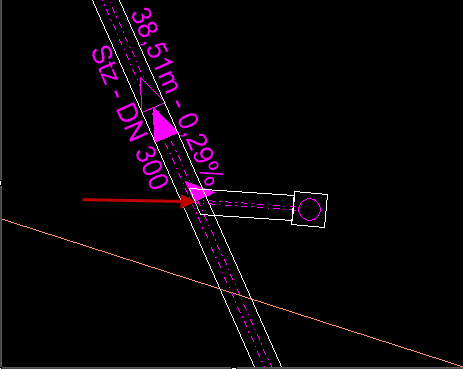

  8. Aushub: Die Berechnung des Rohrgrabens von Anschlussleitungen erfolgt jetzt an die Achse des Bezugelementes. Screenshot

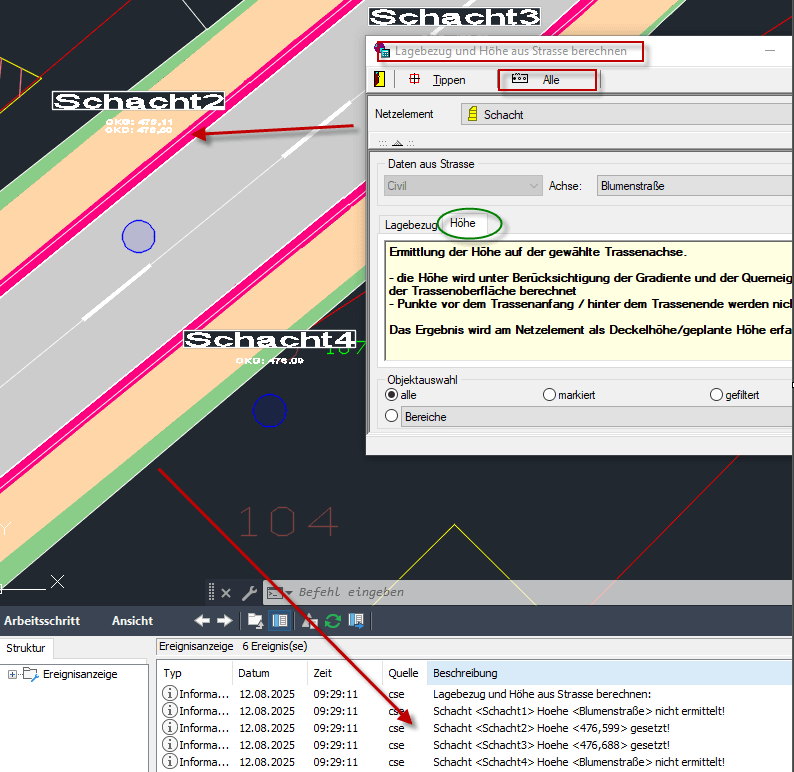

  9. Berechnen, Lage und Höhe aus Strasse: Unter Autodesk Civil 3D ist jetzt auch die Berechnung der Höhe auf der Strassenoberfläche achsbezogen möglich. Screenshot
  10. Längsschnitt & Querschnitt: Die Projektion von lotrechten Linienobjekten (Haltung, Leitung usw.) wurde verbessert.

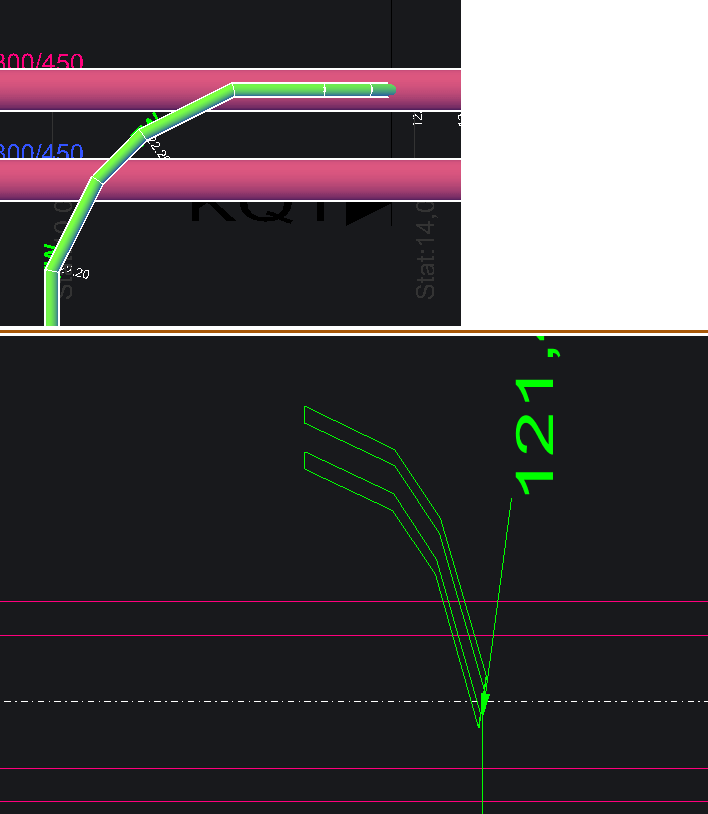

  11. Längsschnitt: Anschlussleitungen, die ein Stück parallel zur Hauptleitung verlaufen (z. B. P-Abzweige bei Fernwärme), werden nun ein Stück projiziert dargestellt. Screenshot

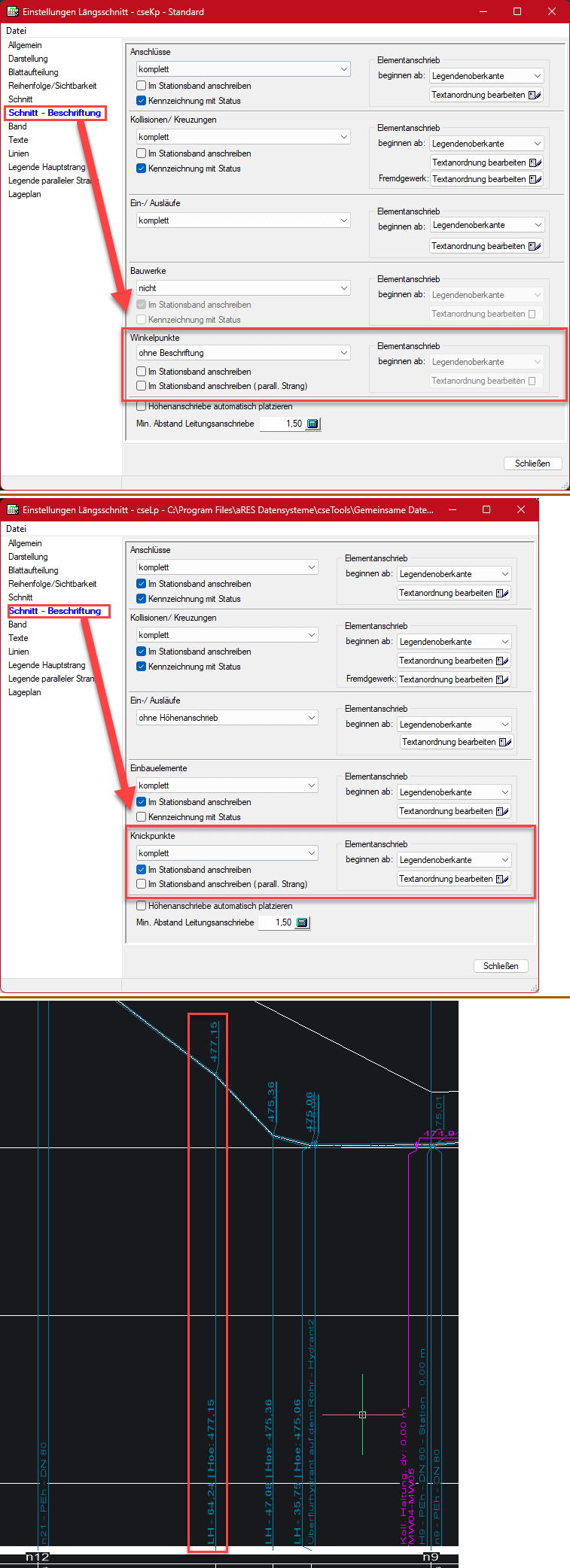

  12. Längsschnitt: Man kann nun für Winkel-/Knickpunkte ein Schnitt-Beschriftung einstellen. Screenshot

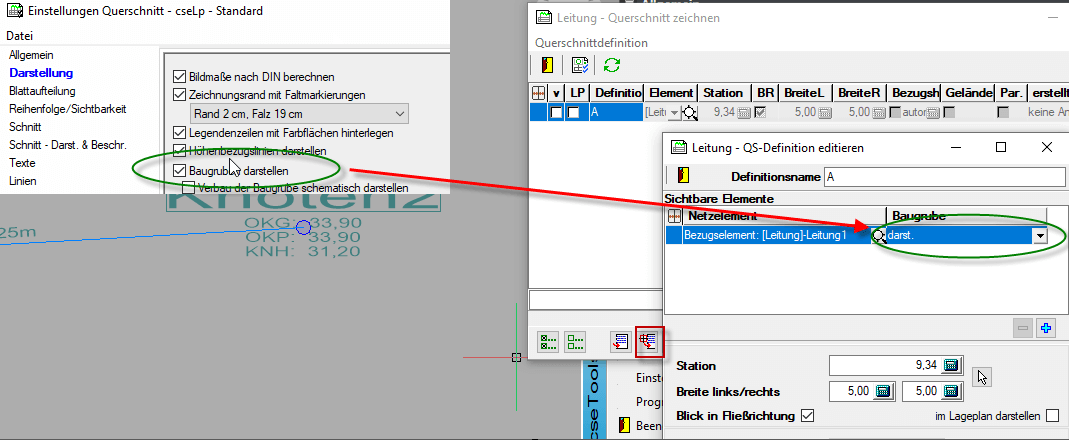

  13. Querschnitt: Bei neuen Definitionen ist die Darstellung der Baugrube jetzt standardmäßig eingeschaltet. Screenshot
  14. Verwalten, Auswahllisten, Grabenart: Standardeinstellung 'Kein Aushub' entfernt. Die Voreinstellung erfolgt über die Aushubberechnung.

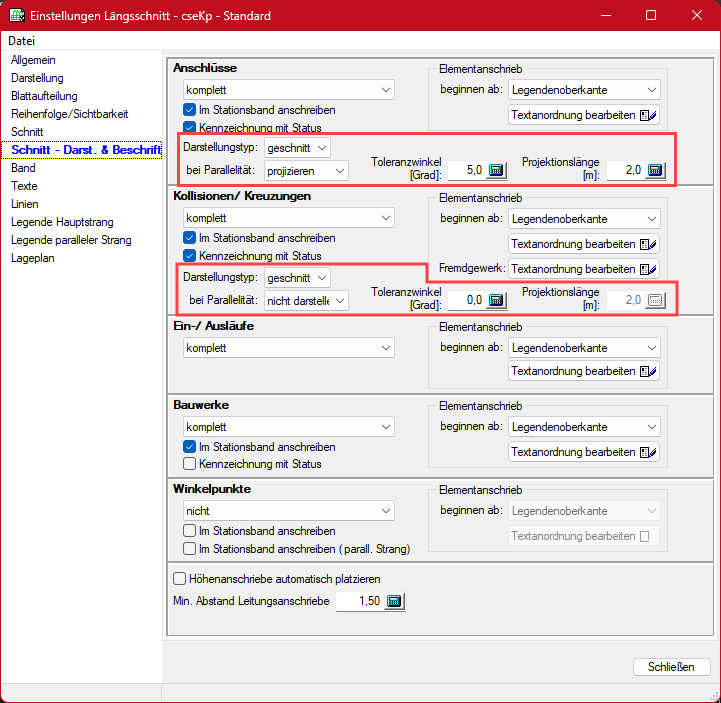

  15. Einstellungen, Längsschnitt, Schnitt Darst. & Beschriftung: Man kann nun die Darstellung von Anschlüssen und Kollisionen/ Kreuzungen einstellen. Dabei kann für den Fall der Parallelität zusätzliche Einstellungen gemacht werden. Screenshot
  16. Einstellungen, Netztyp: Die Attributauswahl bei den Texten zeigt nun bei umgerechneten Werten die entsprechende Einheit an. Screenshot

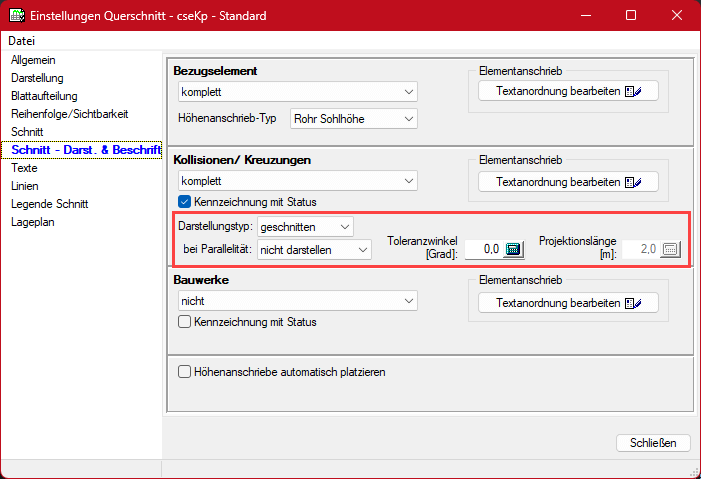

  17. Einstellungen, Querschnitt, Schnitt Darst. & Beschriftung: Man kann nun die Darstellung von Kollisionen/ Kreuzungen einstellen. Dabei kann für den Fall der Parallelität zusätzliche Einstellungen gemacht werden. Screenshot

Kanal

  1. Die Berechnung der Haltungslänge wurde für Sonderfälle angepasst. Dies betrifft z. B. die Berechnung, wenn Anfangs- oder Endschacht nicht da sind, aber Rohranschlusspunkte vorhanden, die Lage der Rohranschlusspunkte nicht auf der Achse Schachtmitte-Schachtmitte liegt.
  2. Importieren, ISYBAU: Bei Anwendung unter Civil 3D wurde die Komponentenerkennung (speziell für Rechteckprofile) verbessert.

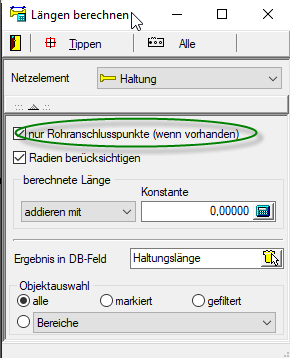

  3. Berechnen, Länge: Schalter umbenannt zur Klarstellung der Berechnungsoption. Screenshot

Kanalkataster

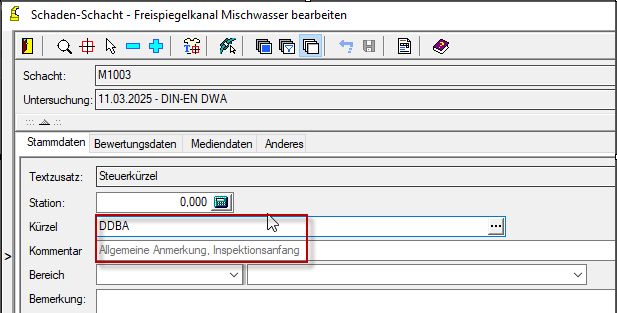

  1. Importieren, DWA-M 150: Es wird jetzt auch die Standardisierte Feststellung (SF) mit übernommen. Außerdem wurden die speziellen SF für Inspektionsanfang und Inspektionsende bei Schachtinspektionen richtig implementiert. Screenshot

Kanalplanung

  1. Winkelpunkte sind jetzt auch in der Kanalplanung verfügbar.
  2. Es werden neue berechnete Attribute am Schacht für eine Auswertung der Wasserspiegeltiefe (bezogen auf die Deckelhöhe) bereitgestellt. Screenshot

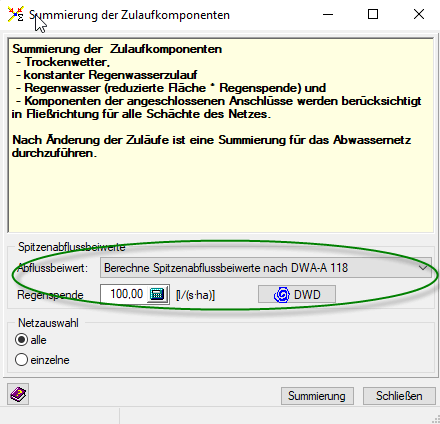

  3. Hydraulik, Zulaufsummierung: Hier ist es jetzt möglich eine automatische Berechnung der Spitzenabflussbeiwerte nach DWA-A 118 (an Bauzone, Einzugsgebiet, Haltung/AL) durchzuführen. Die berechneten Werte fließen dann in die Zulaufsummierung ein. Dies kann genutzt werden, um die automatische Berechnung der Spitzenabflussbeiwerte z. B. auch bei einer instationären Berechnung zu verwenden. Screenshot

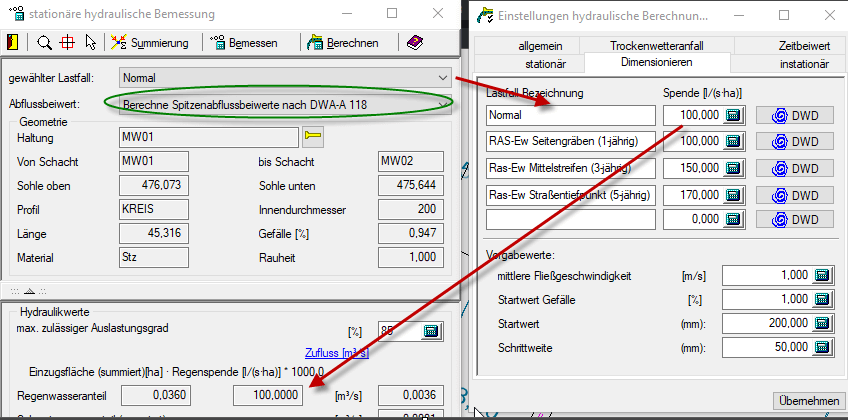

  4. Hydraulik, Bemessen Haltung: Es kann jetzt eine automatische Berechnung der Spitzenabflussbeiwerte nach DWA-A 118 unter Verwendung der gewählten Regenspende des Lastfalles durchgeführt werden. Damit ist die vorherige aufwendige Eingabe der Spitzenabflussbeiwerte an den Netzelementen (Bauzone, Einzugsgebiet, Haltung/AL) nicht mehr erforderlich. Screenshot

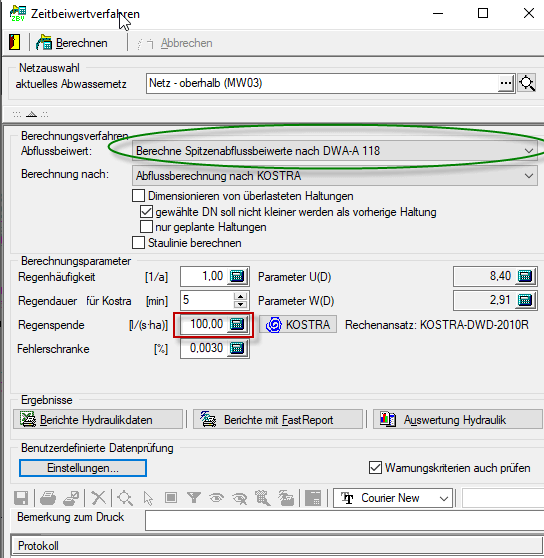

  5. Hydraulik, Zeitbeiwertberechnung: Es kann jetzt eine automatische Berechnung der Spitzenabflussbeiwerte nach DWA-A 118 unter Verwendung der gewählten Regenspende durchgeführt werden. Damit ist die vorherige aufwendige Eingabe der Spitzenabflussbeiwerte an den Netzelementen (Bauzone, Einzugsgebiet, Haltung/AL) nicht mehr erforderlich. Screenshot

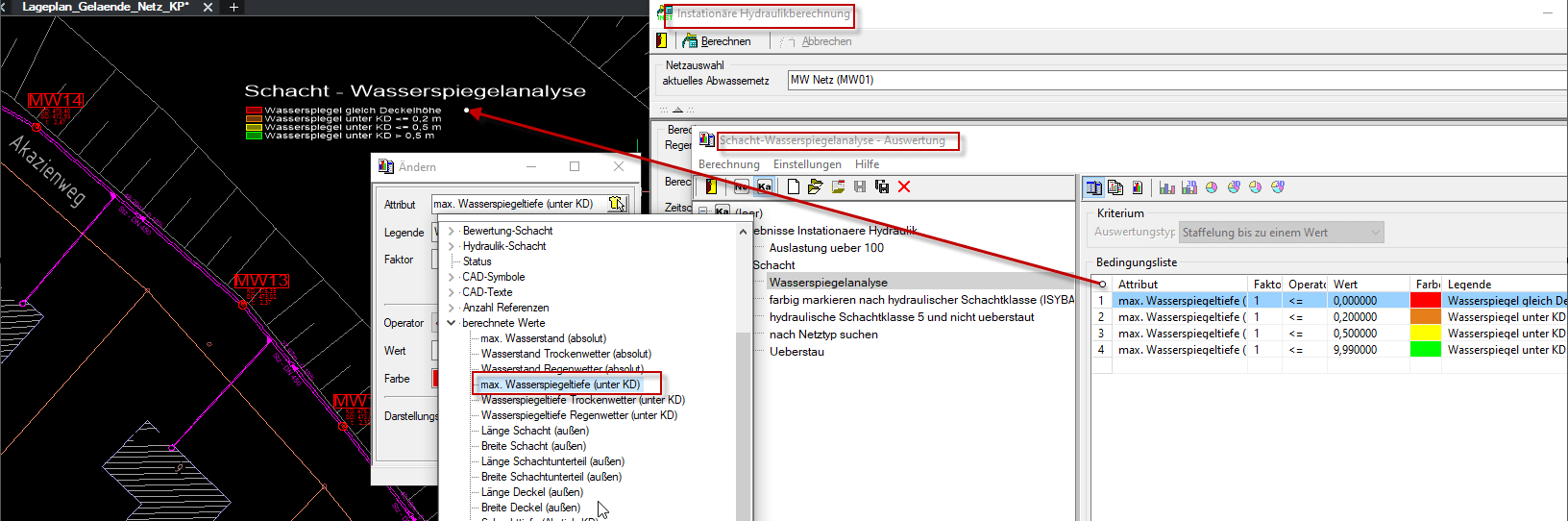

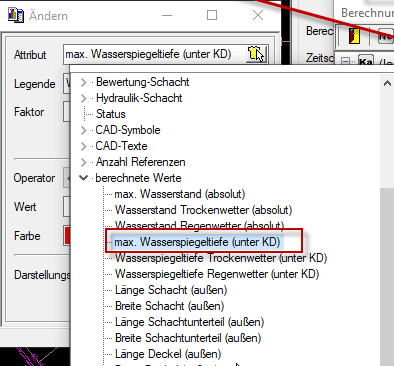

  6. Hydraulik, instationär, Überstauberechnung: Auswertung am Schacht zur Wasserspiegelanalyse bereitgestellt. Screenshot
  7. Aushub, Schacht: Die Drehung der Schachtsymbole wird jetzt bei der Ausrichtung der Schachtbaugrube berücksichtigt. Screenshot

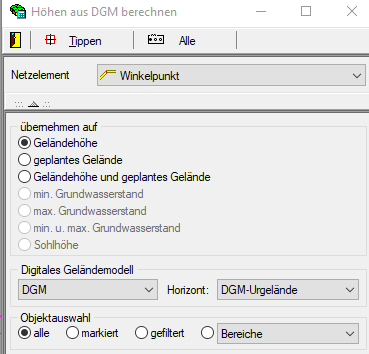

  8. Berechnen, Höhen aus DGM: Die geplante Geländehöhe kann jetzt auch an Winkelpunkten berechnet werden. Screenshot

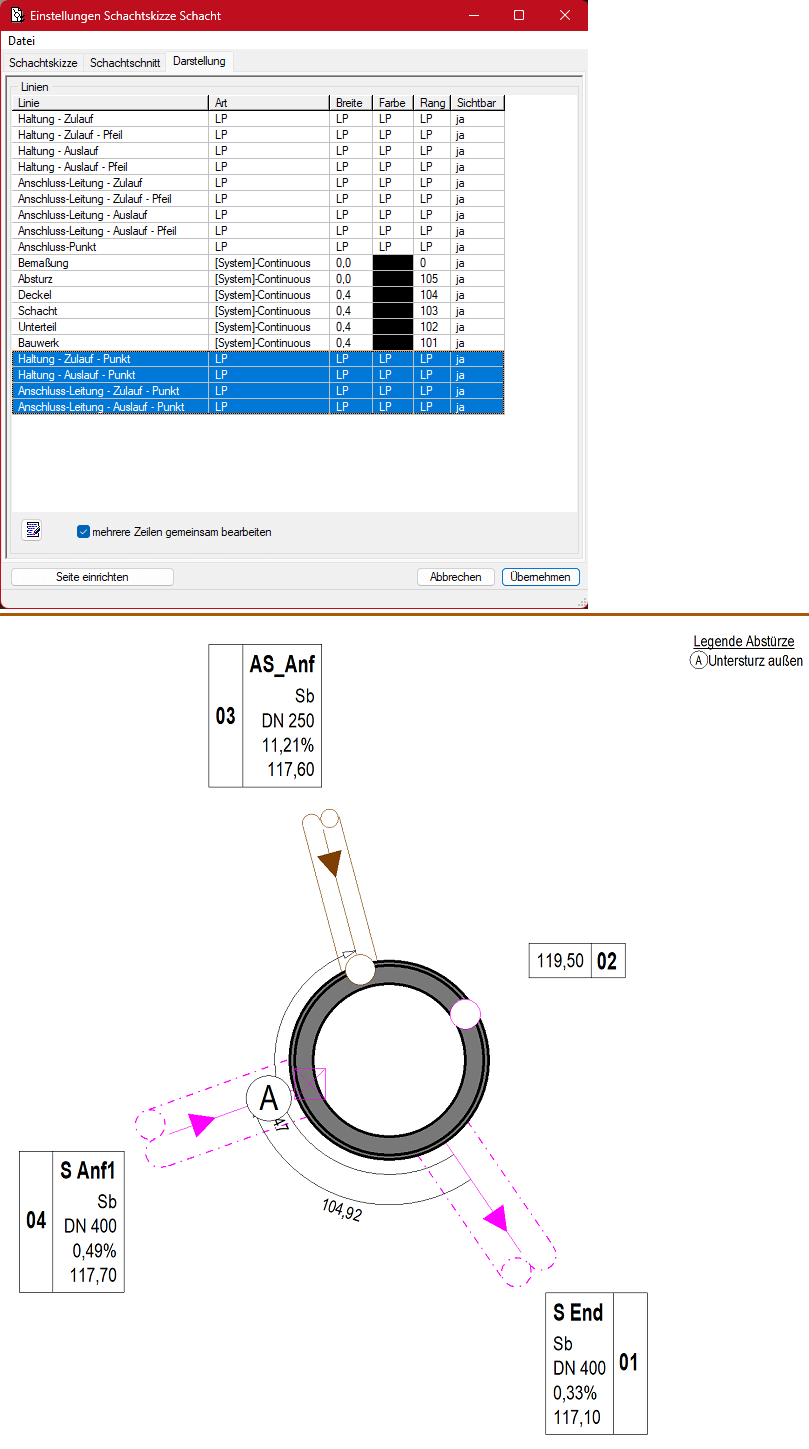

  9. Schachtskizze: Man kann nun die Rohr- und Anschlusspunkte in der Schachtskizze darstellen. Screenshot
  10. Auswerten, Abfragen und Berichte: Standardformulare für Winkelpunkte ergänzt.
  11. Auswerten, Leistungstungsverzeichnis: Der Button für das Erzeugen der Übergabedatei ist jetzt eine Objektauswahl.

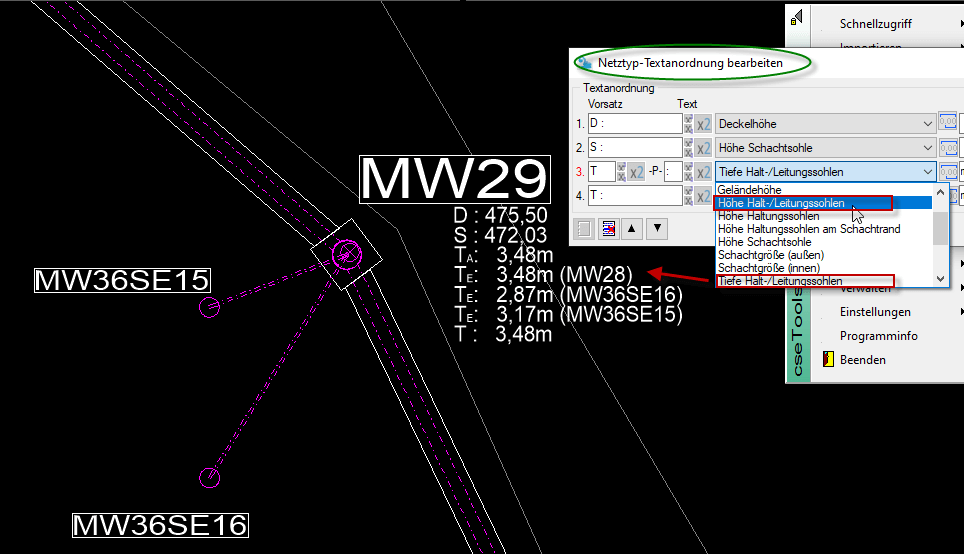

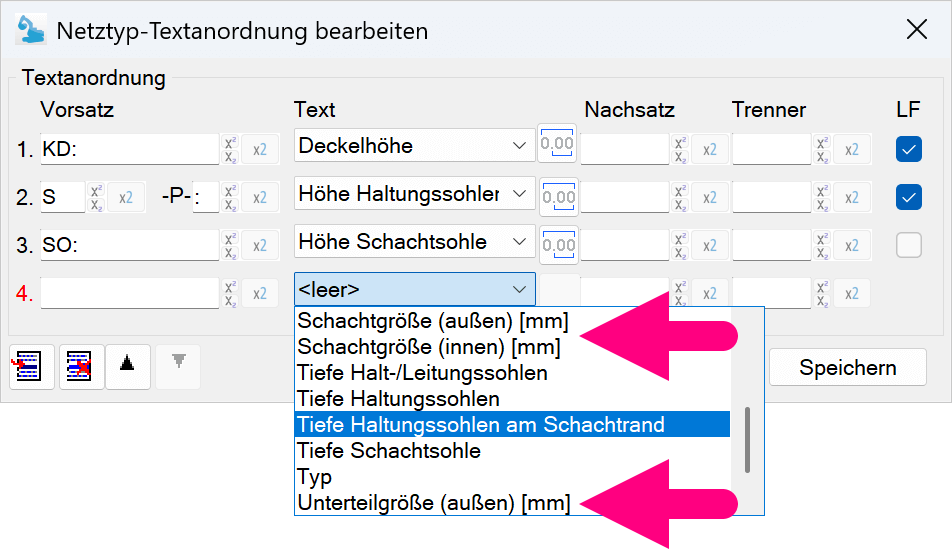

  12. Einstellungen, Netztyp, Schächte, Textwerte: Bei der Textanordnung können jetzt auch die Höhen bzw. Tiefen von Anschlüssen im Höhenblock mit ausgegeben werden. Screenshot

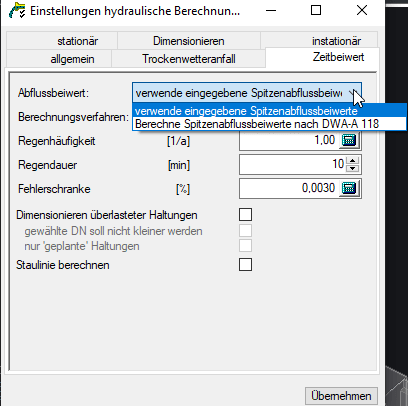

  13. Einstellungen, Hydraulik: Neuer Parameter 'Bildung des Abflussbeiwertes'. Damit können jetzt auch bei der Berechnung die Spitzenabflussbeiwerte automatisch nach DWA-A 118 ermittelt werden. Screenshot

Leitung

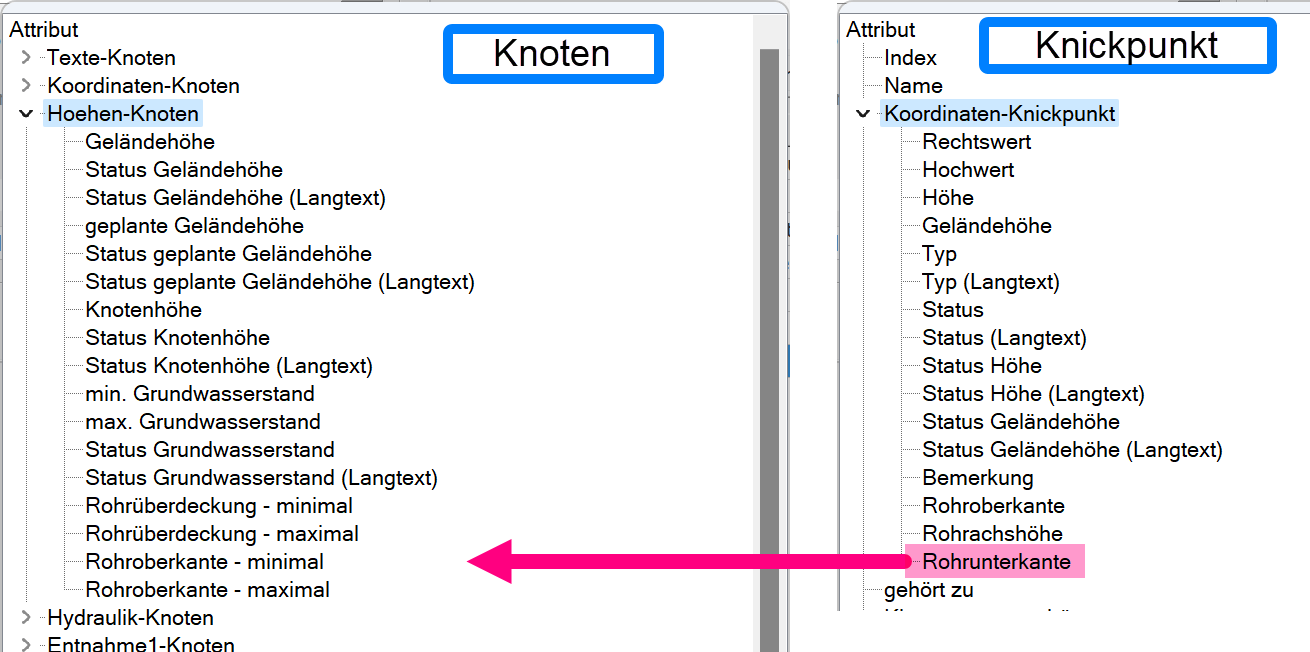

  1. Für Knoten ist jetzt auch das Attribut "Rohrunterkante" (vgl. Knickpunkte) verfügbar. Screenshot
  2. Symbolbibliothek um Symbole für Fernwärmeleitungen ergänzt.
  3. Bearbeiten, Erzeugen, Leitung / Anschlussleitung: Der Umgang mit gefangenen Höhen und die Steuerung in den Toolbars wurden verbessert. Screenshot
  4. Bearbeiten, Erzeugen, Leitung: Ist in den Standardwerten eine Nennweite vorgegeben, wird beim fangen von Blöcken mit Höhe diese als Rohroberkante übernommen.

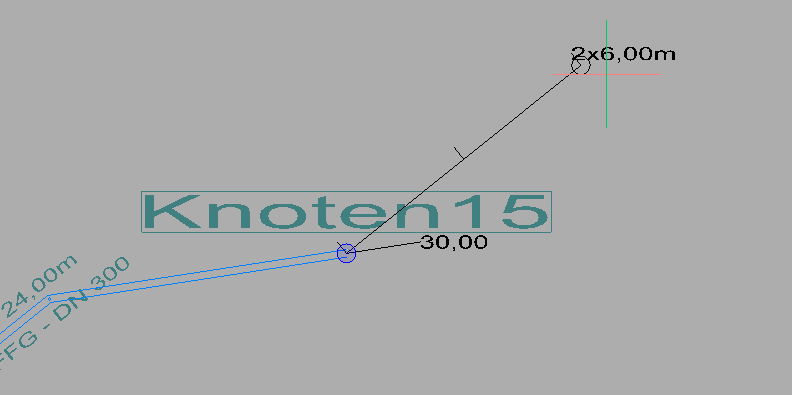

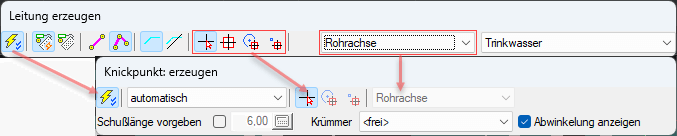

  5. Bearbeiten, Erzeugen, Knickpunte: Der Anschlusswinkel der vorausgehenden Leitung wird jetzt am Knoten berücksichtigt. Screenshot

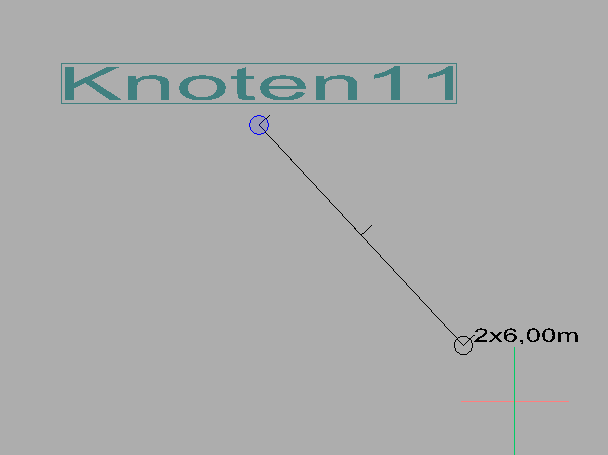

  6. Bearbeiten, Erzeugen, Knickpunte: Die Schusslänge wird jetzt grafisch angezeigt. Screenshot
  7. Längsschnitt: Für die Darstellung der geplanten Geländehöhe-Linie werden nun die Höhen an den Knickpunkten mit berücksichtigt.
  8. Darstellen, Netz in 3D: Die Visualisierung von Hydranten wurde verbessert. Screenshot
  9. Einstellungen, Längsschnitt: Die Einstellung in der Kategorie <Allgemein> für den Darstellungsmaßstab wird jetzt gespeichert und bei erneutem Aufruf wieder eingestellt.

Leitungsplanung

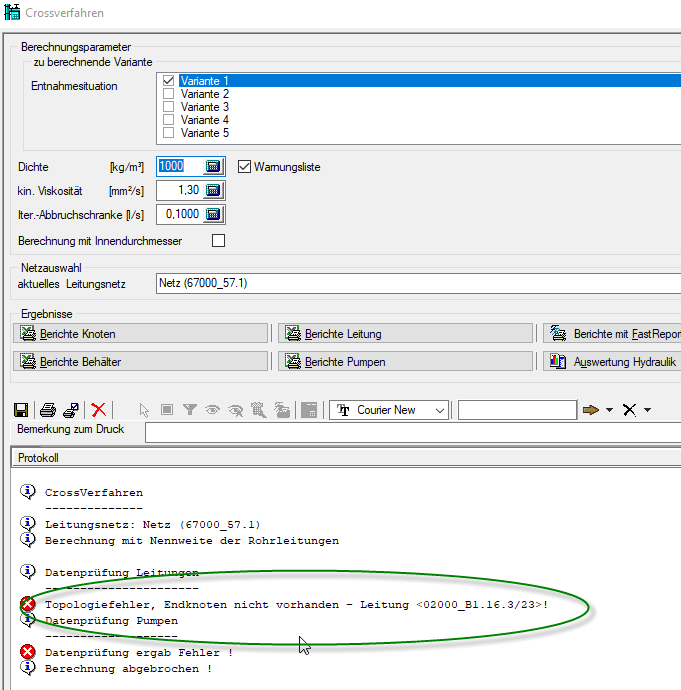

  1. Hydraulik: In der Datenprüfung die Überprüfung der Topologie erweitert. Screenshot
  2. Hydraulik: Summierung der Entnahmen der Anschlüsse jetzt schneller, wenn keine Anschlüsse vorhanden sind.

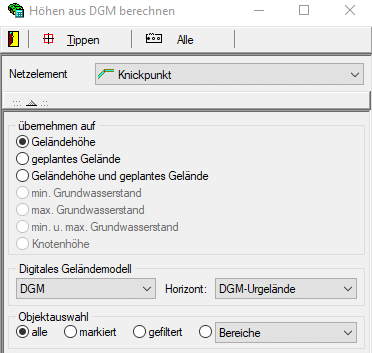

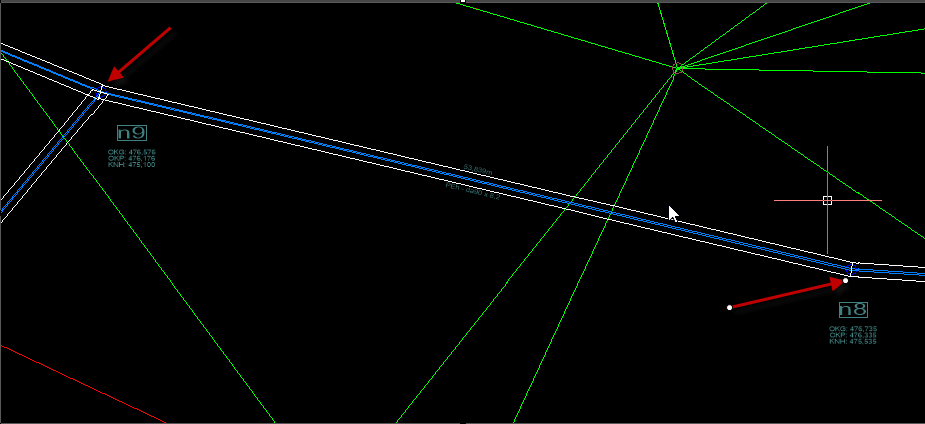

  3. Berechnen, Höhen aus DGM: Die geplante Geländehöhe kann jetzt auch an Knickpunkten berechnet werden. Screenshot
  4. Berechnen, Lage und Höhe aus Strasse: Die geplante Geländehöhe kann jetzt auch an Knickpunkten direkt aus Strassendaten berechnet werden (nur Civil und rzi).

Sonderbauwerke

  1. Bem. Versickerungen: Die Bemessung von Versickerungsanlagen wurde auf das Arbeitsblatt DWA-A 138-1 aktuallisiert.

Fehlerkorrekturen

cseTools

  1. Löscht man den Rohrgrabenpolygon mit dem CAD (cseschutz = <aus>), dann wird dieser beim neuen Zeichnen der Grafik nicht wieder erstellt und es kommt eine Fehlermeldung. -> korrigiert
  2. copy & paste: Entstehen beim Einfügen von kopierten cseTools-Grafikelementen aus der Zwischenablage neue Layer, unterliegen diese weiter dem cseSchutz. -> korrigiert
  3. Protokollmeldung "Höhe für Deckel nicht vorhanden!" beim Erstellen von Schnitten, Schachtskizzen und 3D-Darstellung irreführend, weil damit die Bauteilhöhe des Deckels gemeint ist, nicht die Punkthöhe. -> korrigiert (Meldung geändert in 'Schachtdeckel')
  4. Demoversion: Modulstart bringt die Meldung "Das Modul kann in der Demoversion nicht gestartet werden. Es benötigt eine gültige Lizenz." Startet dann aber trotzdem. -> korrigiert
  5. Autodesk Civil 3D: Raster-DGMs (auf Basis von DEM-Dateien) wurden noch nicht richtig unterstützt. -> korrigiert
  6. Einstellungen, Netztyp: Ein nicht mehr verwendeter Netztyp lässt sich u. U. nicht löschen. -> korrigiert
  7. Einstellungen, Netztyp: Die Bezeichnung "Text" im Tabellenkopf ist (auch unter Textanordnung bearbeiten) nicht an der zugehörigen Spalte ausgerichtet. -> korrigiert

Kanal + Leitung

  1. Schnellzugriff, Layout ausgeben: Im ARES Commander wird der Ausschnitt nicht immer korrekt angezeigt. -> korrigiert
  2. Importieren, Kanal/Leitungs-Projekt: Dateiauswahl ermöglicht Quell- gleich Zieldatei. -> korrigiert
  3. Exportieren, BIM IFC-Format: Unter ARES Commander kommt es u. U. zum Absturz. -> korrigiert
  4. Bearbeiten, Erzeugen: Unter BricsCAD V26 wechselt der Fokus ungewollt aus der Toolbar heraus auf die Zeichenfläche. -> korrigiert
  5. Bearbeiten, Erzeugen: Will man während aktiver Erzeugen-Aktion das Modul beenden, wird das zu erzeugende Netzelement unter dem ARES Commander irgendwo platziert und das Modul beendet sich nicht. -> korrigiert
  6. Bearbeiten, Verschieben, Winkel-/Knickpunkt: Nach Auswahl des zu verschiebenden Punkts bricht die Funktion ab. -> korrigiert
  7. Datenbank: Zeigen (2D & 3D), bei 3-dimensional gedrehter Ansicht, funktioniert nicht. -> korrigiert
  8. Aushub, Datenbank: Eingabefelder sind u. U. nicht sichtbar. -> korrigiert
  9. Aushub, Berechnung: Der Aufruf einer Reportausgabe ohne berechenbare Elemente führte zu einer Zugriffsverletzung. -> korrigiert
  10. Längsschnitt & Querschnitt: Horizonte wurden u. U. nicht gezeichnet, weil die Horizontliste noch nicht ermittelt wurde. -> korrigiert
  11. Längsschnitt-Entwurf: Beim Ändern von Höhen werden die Abstandswerte der kollidierenden/kreuzenden Elemente nicht aktualisiert. -> korrigiert
  12. Längsschnitt: Höhenanschriebe werden alle mit einem Unterstrich dargestellt. -> korrigiert
  13. Längsschnitt: Der Legendentext "Station" wird in der Legende u. U. mehrfach eingetragen. -> korrigiert
  14. Längsschnitt: Die Kilometrierung wird bei Verwendung eines Stationsoffset u. U. falsch dargestellt. -> korrigiert
  15. Längsschnitt (mehrfach): Die Stationierung von Kreuzungen/Kollisionen ab dem zweiten Schnitt fehlt. -> korrigiert
  16. Querschnitt: ARES Commander stürzt u. U. während des Aufbaus der Zeichnung ab. -> korrigiert
  17. Darstellen, Netz in 3D: Für Anschluss-/Leitungen werden u. U. fälschlicherweise "Fehler bei der 3D-Darstellung" gemeldet. -> korrigiert
  18. Auswerten, Berichte mit FastReport: Bei hoher Skalierung sind in der Fastreportvorschau die Dialoge beim Speichern u. U. kaum lesbar. -> korrigiert
  19. Einstellungen, Allgemein: U. u. kleiner Darstellungsfehler auf Registerkarte "Lageplan". -> korrigiert
  20. Einstellungen, Längsschnitt: Im Bereich Schnitt - Darstellung und Beschriftung überlappen sich z. T. Texte und Eingabefelder -> korrigiert
  21. Einstellungen, Längsschnitt: Fehler nach hinzufügen einer leeren Zeile ohne ausgewählte Klasse. -> korrigiert
  22. Einstellungen, Längsschnitt: Initialisierung der Parameter für die Texte der Winkel-/Knickpunkte u. U. falsch. -> korrigiert

Kanal

  1. Importieren, ISYBAU-XML: U. U. Zugriffsverletzung in "get_as_station" beim Importieren. -> korrigiert
  2. Bearbeiten, Erzeugen, Anschlussschacht: Beim verwenden von Standardwerten wird u. U. Länge = Breite gesetzt, auch wenn das epxlizit anders angegeben wurde. -> korrigiert
  3. Bearbeiten, Erzeugen, Bauwerk: Die Ausrichtung/Drehung des Bauwerksymbols, bei an Haltungen angeschlossenen Bauwerken, ist eigenartig, wenn das Bauwerksymbol vor den Anfang der Haltung gesetzt wird. -> korrigiert
  4. Längsschnitt-Entwurf: Sind mehrere Lage-/Höhenknickpunkte enthalten, ist die Performance beim Tippen u. U. sehr langsam. -> korrigiert
  5. Querschnitt: Drachenprofile werden mit falschem Innendurchmesser gezeichnet, wenn eine Wandstärke angegeben ist. -> korrigiert
  6. Darstellen, Netz in 3D: Zugriffsverletzung beim Visualisieren von Haltungen mit Schutzrohren. -> korrigiert
  7. Einstellungen, Netztyp: Bei Einzugsgebieten gibt es keine Möglichkeit die Hilfslinie standardmäßig ein-/auszublenden. -> korrigiert
  8. Einstellungen, Längsschnitt, Schnitt - Darst. & Beschr.: Die Einstellungen für den Elementanschrieb werden u. U. nicht aktiviert wenn erforderlich. -> korrigiert
  9. Einstellungen, Längsschnitt, Schnitt - Darst. & Beschr.: Die Button "Textanordnung bearbeiten" für Bauwerke und Winkelpunkte sind ohne Funktion. -> korrigiert

Kanalkataster

  1. Bearbeiten, Erzeugen, Winkelpunkt: Ist die Anzeige der Abwinklung oder Schußlänge aktiviert, werden im ARES Commander Fehler "cse: TAcadOpenLayer::DB: error getting darabase" protokolliert. -> korrigiert
  2. Datenbank, Zustandsdaten-Schacht: Das Attribut "Bilddatei" wird auch bei "Speichermedium" angezeigt. -> korrigiert
  3. Verwalten, Bewertungssysteme, Datei bearbeiten: Im Dialog zum Hinzufügen einer Schadensspezifikation werden Elemente u. U. nicht dargestellt, so dass man hier nicht weiter kommt. -> korrigiert
  4. Programminfo: Das Release mit der Nummer "0" wird angezeigt. -> korrigiert

Kanalplanung

  1. Hydraulik, instationäre Hydraulik: Bei Schächten mit verschraubtem Deckel ändert sich das Gesamtspeichervolumen der Schächte im Berechnungsprotokoll. -> korrigiert
  2. Hydraulik, instationäre Hydraulik: Bei Schächten mit verschraubtem Deckel kann u. U. trotzdem der Zustand "Überstau" ermittelt werden, obwohl das nicht möglich sein dürfte. -> korrigiert
  3. Aushub, Datenbank-Haltung/Anschlussleitung: Bei höherer Skalierung wird u. U. auf der Registerkarte 'Grabenquerschnitt' bei unverbautem Graben nicht alles dargestellt. -> korrigiert
  4. Berechnen, Gefälle: Hier wurde nicht beachtet, dass die Rohrlänge eine räumliche Länge (nicht projiziert) ist und das Gefälle falsch berechnet. -> korrigiert
  5. Längsschnitt-Entwurf: Verbinden, Gefälle über nur eine Haltung wird u. U. nicht ausgeführt. -> korrigiert
  6. Längsschnitt-Entwurf: Beim ersten Zeichen wird die Rohrachse auf Höhe der Sohle gezeichnet. -> korrigiert
  7. Längsschnitt: Die Scheitellinie von Haltungen wurde u. U. aufgrund von Berechnungstoleranzen bei Schachtdarstellung 'vereinfacht' nicht gezeichnet. -> korrigiert
  8. Verwalten, Material-Datenbank, Rohr: Beim Kopieren eines Datensatzes werden die Zusatzdaten im Quelldatensatz verdoppelt. -> korrigiert
  9. Verwalten, Material-Datenbank, Rohr: Der Zähler für die Zusatzdaten wird bei Aufrufen eines Datensatzes immer mit "0" angezeigt. -> korrigiert
  10. Verwalten, Material-Datenbank, Rohr: Beim Kopieren eines Datensatzes werden die Zusatzdaten nicht mit kopiert. -> korrigiert
  11. Verwalten, Material-Datenbank: Import eines Rohrsortiments aus Excel bricht mit Fehlermeldungen ab. -> korrigiert

Layermanager

  1. Modulstart: Im Demomodus kommt beim Versuch den Layer-Manager zu starten kein Hinweis, dass dieser eine Lizenz benötigt. -> korrigiert

Leitung

  1. Bearbeiten, Erzeugen, Leitung: Schaltet man beim Erzeugen einer Leitung zwischen Konstruktion mit und ohne Knickpunkte um, kommt es zu unerwarteten Effekten. -> korrigiert
  2. Längsschnitt-Entwurf: Beim Einfügen eines Knickpunkts kann es u. U. zu Fehlern, Grafikfehlern und anschließendem Absturz führen. -> korrigiert
  3. Längsschnitt: Die Anschlüsse von Leitungen werden u. U. um die halben DN zu tief gezeichnet. -> korrigiert
  4. Längsschnitt: In der Schnitt-Beschriftung wird für "Bemerkung" von Einbauelementen immer "0,00" ausgegeben. -> korrigiert

Leitungsplanung

  1. Hydraulik, Cross-Verfahren: Die Bilanztabelle der Berechnung zeigt die Entnahmemengen von Behältern nicht von der angehakten Entnahmesituation, sondern von der markierten. -> korrigiert
  2. Längsschnitt-Entwurf: Info - Netzelement beliebig zeigt keine Informationen zu Knickpunkten -> korrigiert

SHAPE-Export

  1. Für Dezimalzahlen wird das Dezimaltrennzeichen der System-Region-Einstellungen verwendet. -> korrigiert (Punkt ist universeller, wird jetzt verwendet)

Sonderbauwerke

  1. Muldenversickerung: Beim Lesen einer Parameterdatei die vor Version 2023 gespeichert wurde, werden die Daten falsch/unvollständig eingelesen. -> korrigiert
  2. Bemessen, Bauwerk Neu, Regenrückhalteräume nach DWA-A 117: Beim Öffnen einer .rrr Parameterdatei werden die Dauerstufen u. U. falsch eingelesen. -> korrigiert
