Am 31. März haben wir den cseTools 2025 ein Update spendiert. Die Version trägt die Releasenummer 20.25.814 und bringt einige Fehlerbehebungen und Verbesserungen für die Kanal- und Leitungsmodule mit sich. Mit diesem Artikel möchte ich ein paar Highlights aus den Release-Notes etwas detaillierter vorstellen. Die vollständigen Release-Notes sind hier zu finden: https://www.csetools.de/download/release-notes/release-814
Auch hier gilt: Diese Neuerungen der cseTools sind, wenn nicht explizit anders angegeben, unter allen kompatiblen Plattformen verfügbar: ARES Commander, AutoCAD, Civil 3D und BricsCAD.

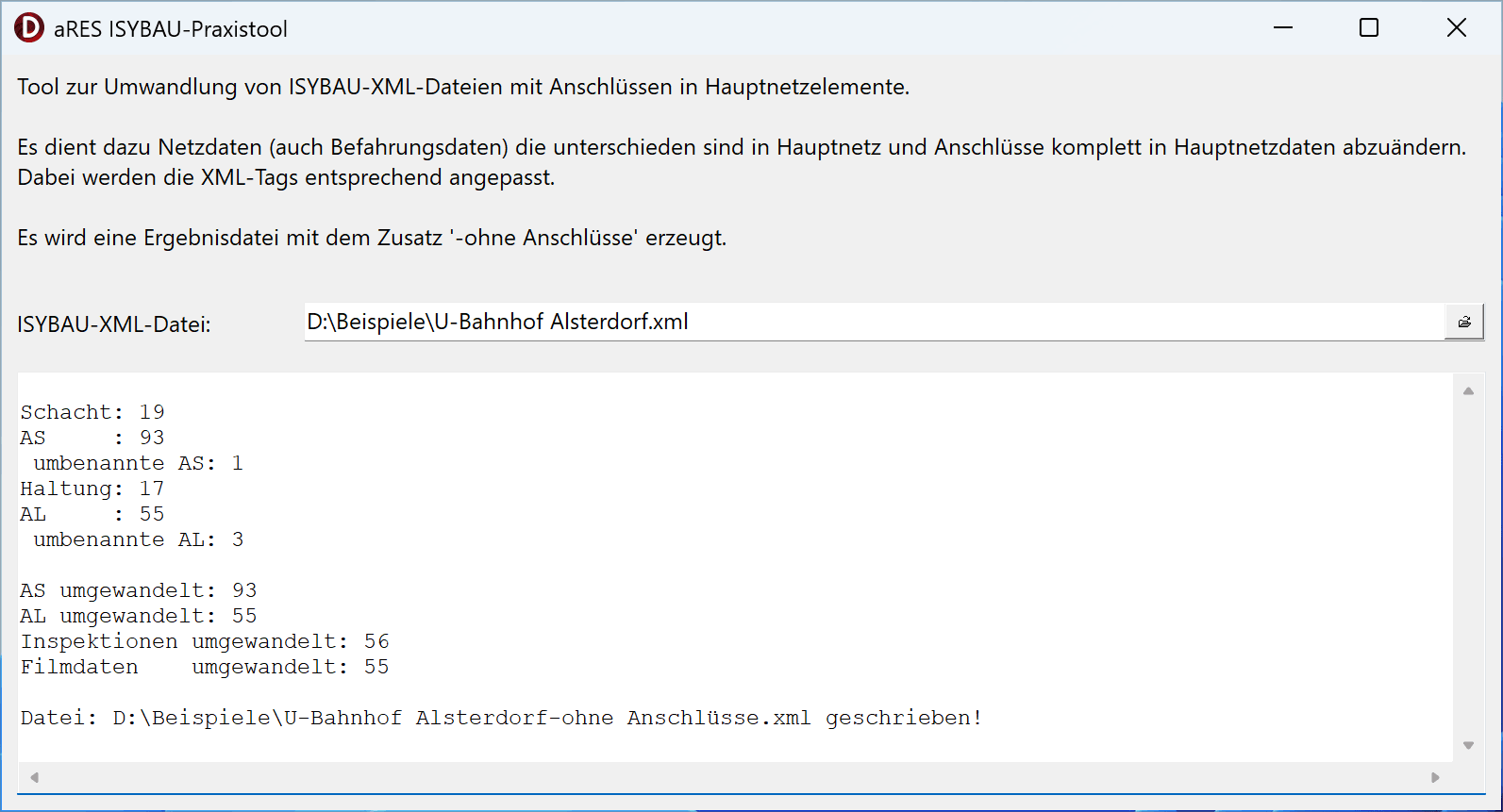

1. ISYBAU-Praxistool
In manchen Projekten kann es sinnvoll sein, auch Anschlussleitungen im Modell als Haltungen bzw. Anschlussschächte als Schächte des Hauptnetzes zu definieren. Dies führt allerdings hin und wieder zu Problemen für die Kanalnetzinspektion. Sei es, dass die inspizierende Firma zwischen Haupt- und Anschlusselementen unterscheiden will, muss oder es bei älteren Befahrungen einfach gemacht hat.
Befahrungsdaten, wo Hauptnetz und Anschlussleitungen demnach korrekt erfasst sind, aber nicht zum eigenen Netzmodell passen, können zwar eingelesen, aber nicht korrekt den Stammdaten zugeordnet werden.
Für diesen Anwendungsfall haben wir das ISYBAU-Praxistool entwickelt. Mit diesem lassen sich ISYBAU-XML-Dateien so umwandeln, dass Stamm- und Inspektionsdaten von Anschlussleitungen in die Struktur eines Hauptnetzes, also Schächte und Haltungen, eingelesen werden können.
Das Tool findet man im Installationsverzeichnis der cseTools im Ordner Base als XML_Leitung_in_Hauptnetz.exe. Eine direkte Integration in die cseTools ist aktuell nicht geplant, da dieses Tool eher für Ausnahmefälle ein sinnvolles Werkzeug sein sollte.

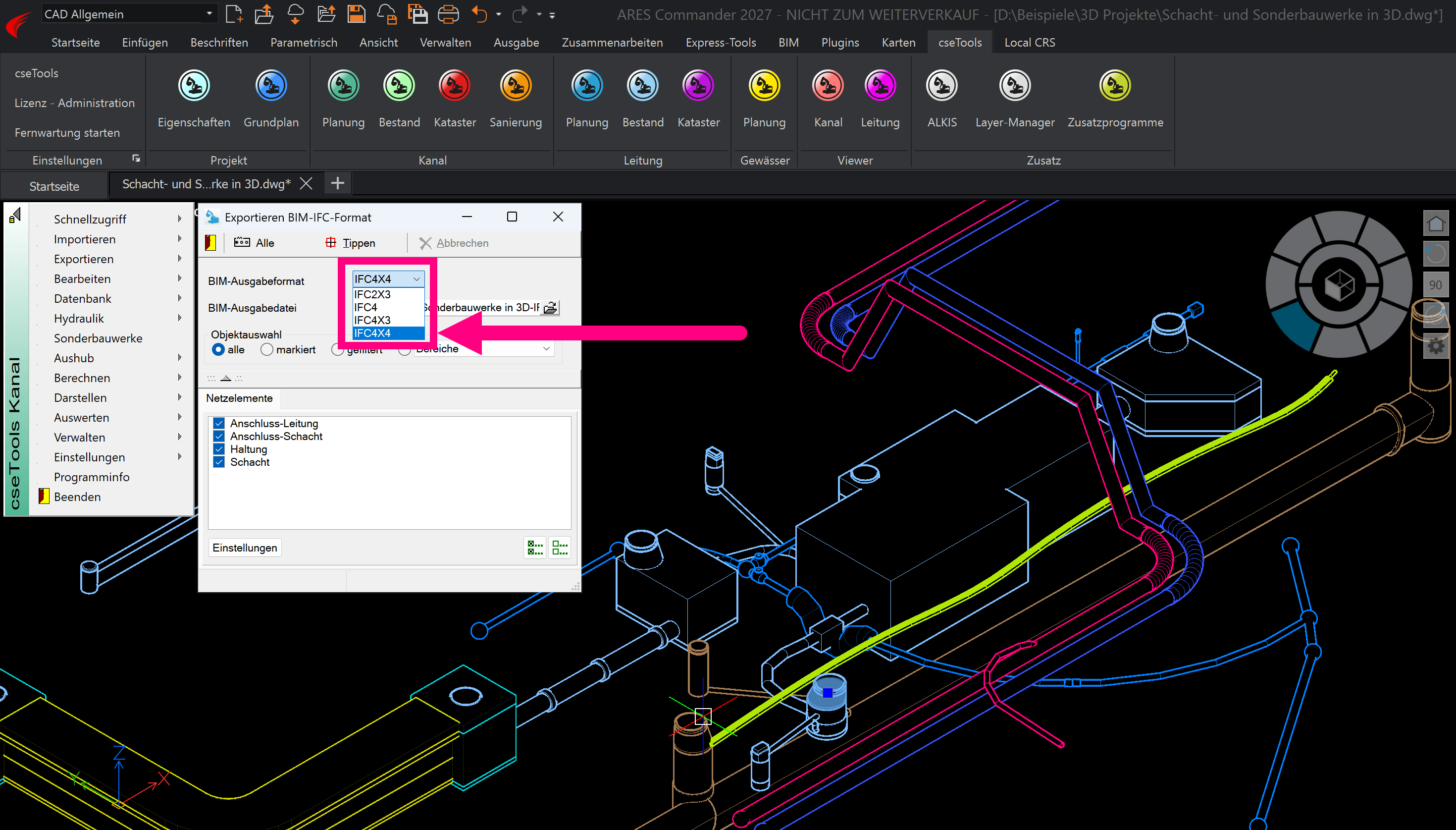

2. IFC 4x3 und 4x4 (nicht nur AC)
Wer die cseTools auf Basis des ARES Commander verwendet, kann sich ab dieser Version über die ausgebaute Unterstützung der IFC-Schnittstelle freuen. Für das BIM Austauschformat IFC werden hier jetzt die neuen aktuellen Versionen 4x3 und 4x4 unterstützt.
Die Auswahl der Version erfolgt dabei wie gewohnt unter Exportieren -> BIM IFC-Format, wo man auch die Einstellungen tätigen kann, welche Attribute (Sachdaten) an den BIM-Elementen der Kanal- oder Leitungselemente mit übergeben werden sollen.
Apropos ARES Commander: Seit diesem cseTools-Release 814 wird die neue Hauptversion des ARES Commander 2027 unterstützt!

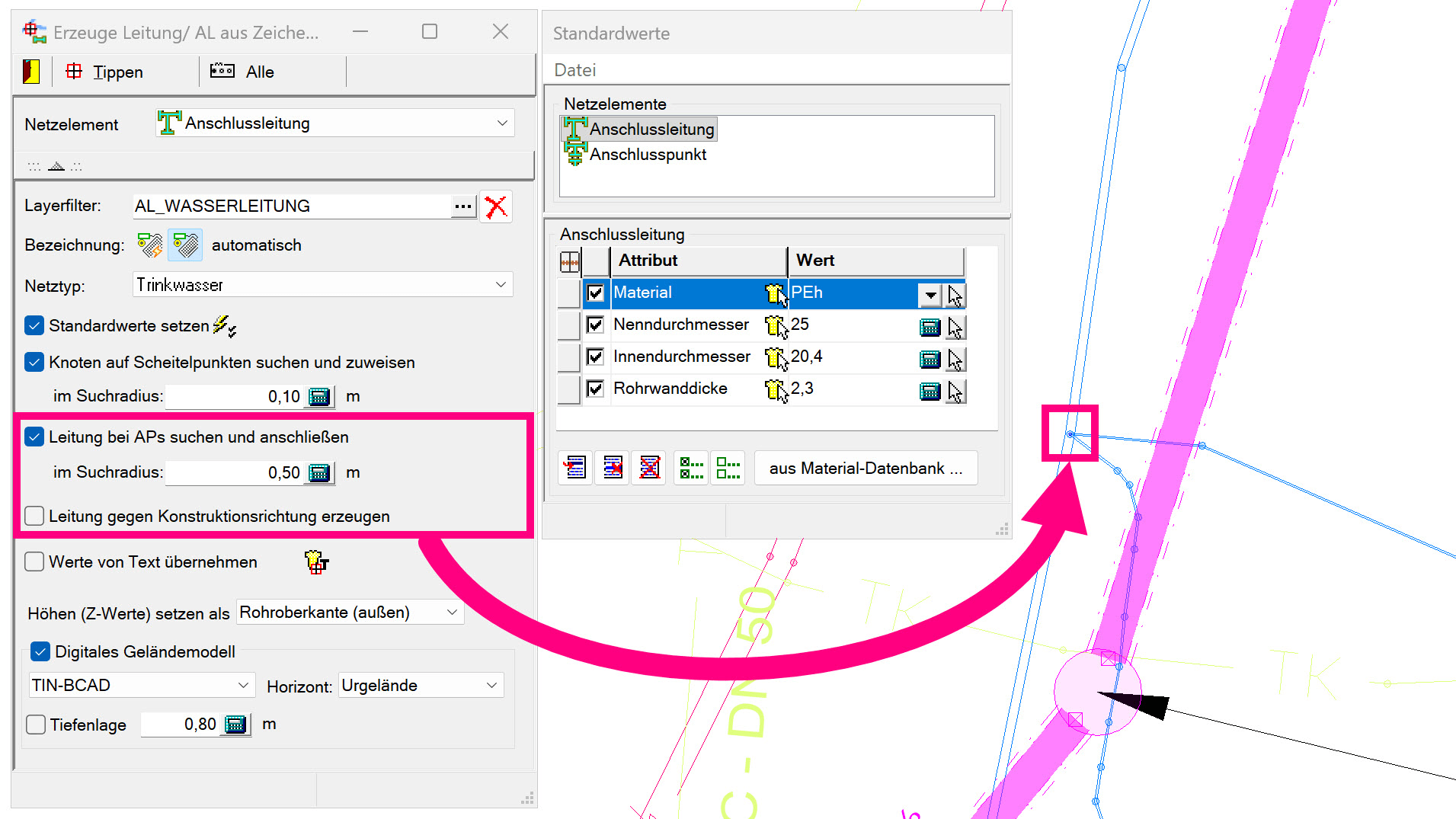

3. Kanäle und Leitungen automatisch aus Linien erzeugen
Die Funktion zum Umwandeln von Linien oder Polylinien in Haltungen bzw. Leitungen gibt es schon länger in den cseTools. Besonders gerne wird sie von vielen Anwendern zum Erfassen von Leitungen für Gas, Fernwärme oder Wasser oder Kabeln genutzt. Wir haben sie jetzt noch etwas intelligenter gemacht. In den Release-Notes finden sich zwei Hinweise darauf.
Die erste Neuerung ist, dass Anschlussleitungen jetzt bei eindeutigen Situationen automatisch dem Hauptnetz zugeordnet werden. Das heißt, dass im Suchradius des AP – Anschlusspunkts nach einer Haltung/Leitung gesucht wird, an welche dieser AP angeschlossen werden kann. Voraussetzung ist also, dass man zuerst das Hauptnetz aus Linien erzeugen lässt und die Anschlussleitungen erst im zweiten Schritt.
Die andere Neuerung verbessert den Umgang mit falsch herum gezeichneten Linien/Polylinien. Denn die gesamte Funktion basiert auf dem Prinzip, dass die Konstruktionsrichtung der Netzelemente der Richtung der Linie entspricht. Sollte man mal eine DXF/DWG-Datei haben, wo die Richtung der Linien nicht z. B. der Fließrichtung entspricht, kann man mit dem neuen Schalter „Leitung gegen Konstruktionsrichtung erzeugen“ dieses Prinzip umkehren.

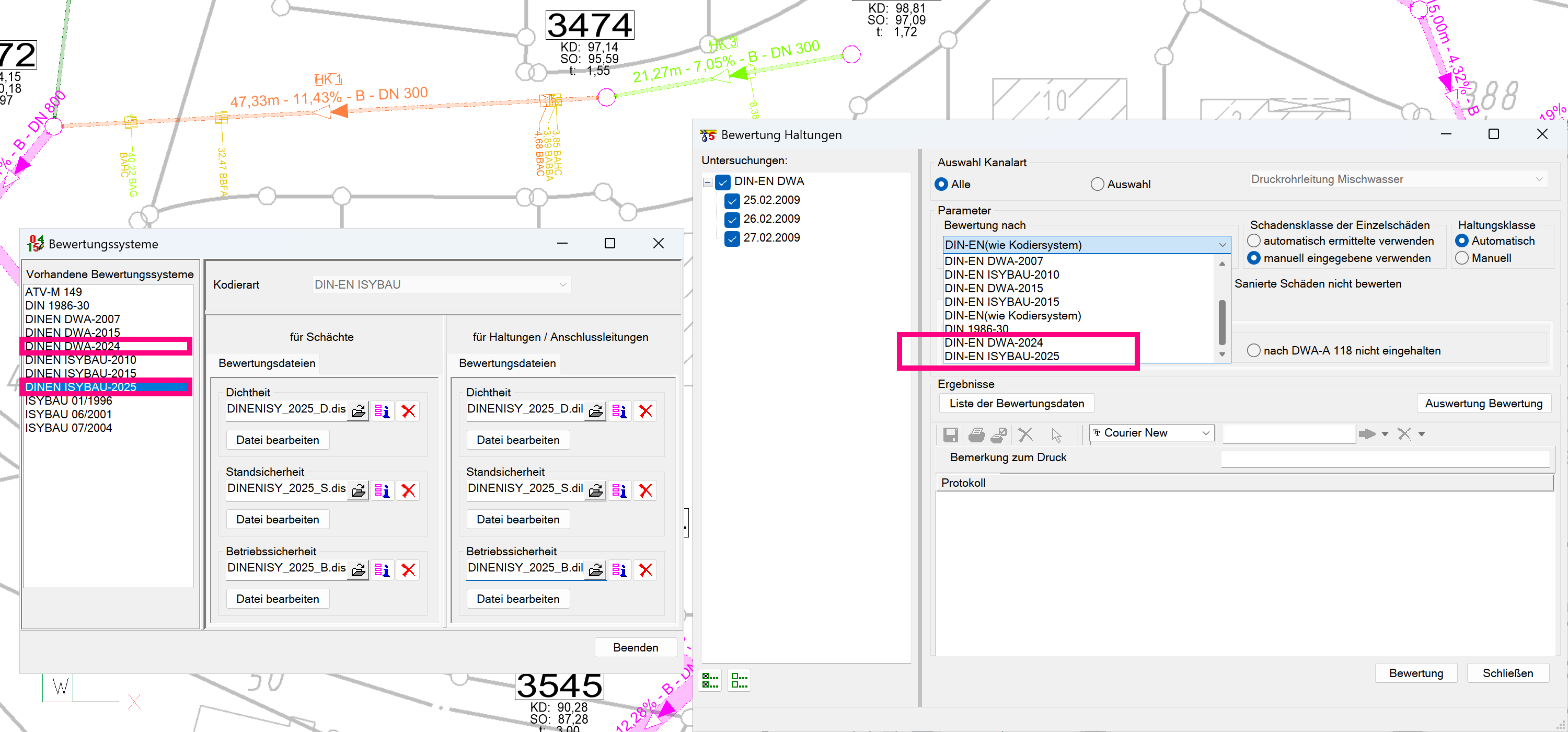

4. Neue Bewertungssysteme
Im Mai 2024 wurde durch die DWA das fortgeschriebene Merkblatt 149-3 aktualisiert. Auf Basis dieser Aktualisierung wurden auch die Baufachlichen Richtlinien – Abwasser (BFR-Abwasser) im Januar 2025 aktualisiert.
Wir haben beide Aktualisierungen der Vorschriften übernommen und die neuen Bewertungssysteme:
- DINEN DWA-2024
- DINEN ISYBAU-2025
stehen ab sofort in den cseTools zur Verfügung.
Was sich mit den neuen Bewertungssystemen ändert, werde ich an dieser Stelle nicht ausführlich beschreiben. Interessierte finden aber von den BFR-Abwasser eine ausführliche Änderungsdokumentation: https://www.bfr-abwasser.de/Materialien/Texte/Aenderungsverfolgung/Aenderungen_Januar_2025.pdf
Von der DWA hieß es auf Nachfrage, dass es eine solche Dokumentation leider nicht gibt.

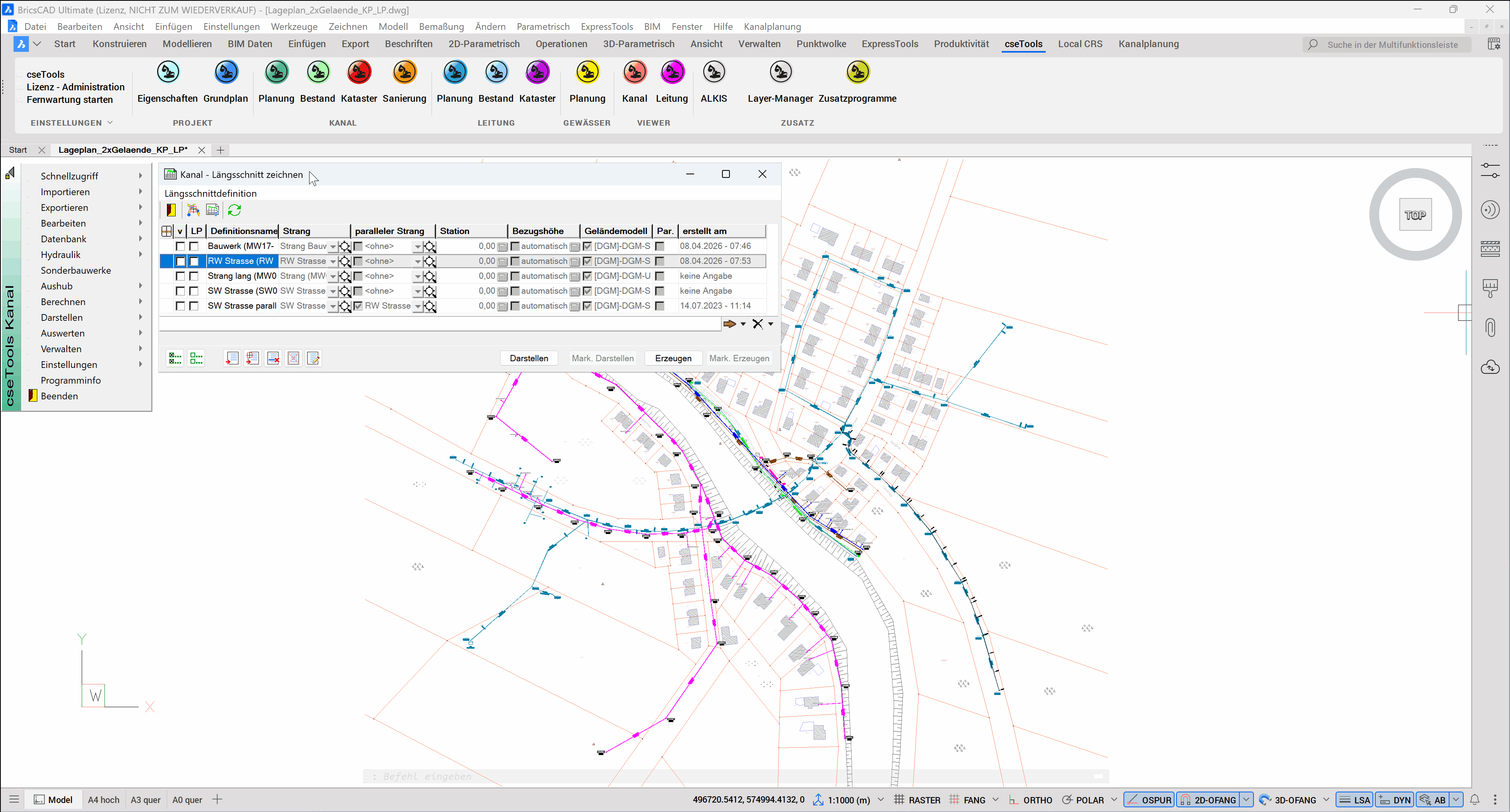

5. Längsschnitte mit mehreren Horizonten
In dieser Neuerung haben wir den Wunsch unserer Anwender umgesetzt. Für Längs- und Querschnitte können beliebig viele Horizonte aus Digitalen Geländemodellen (DGM) verwendet werden. Bisher wurden diese alle mit der Darstellung aus Einstellungen -> Längsschnitt -> Linien -> Geländelinie gezeichnet.
Jetzt kann man in der Längsschnittdefinition, dort, wo man auch die zu zeichnenden Horizonte auswählt, einstellen, wie die Linie jedes einzelnen Horizonts aussehen soll. Farbe, Linientyp und -stärke.
Soll der Horizont wieder nach den allgemeinen Einstellungen gezeichnet werden, ist einfach nur der Haken für die individuellen Linienparameter zu entfernen.
Persönlich finde ich sehr gut, dass diese Einstellungen auch für den Längsschnitt-Entwurf gelten.

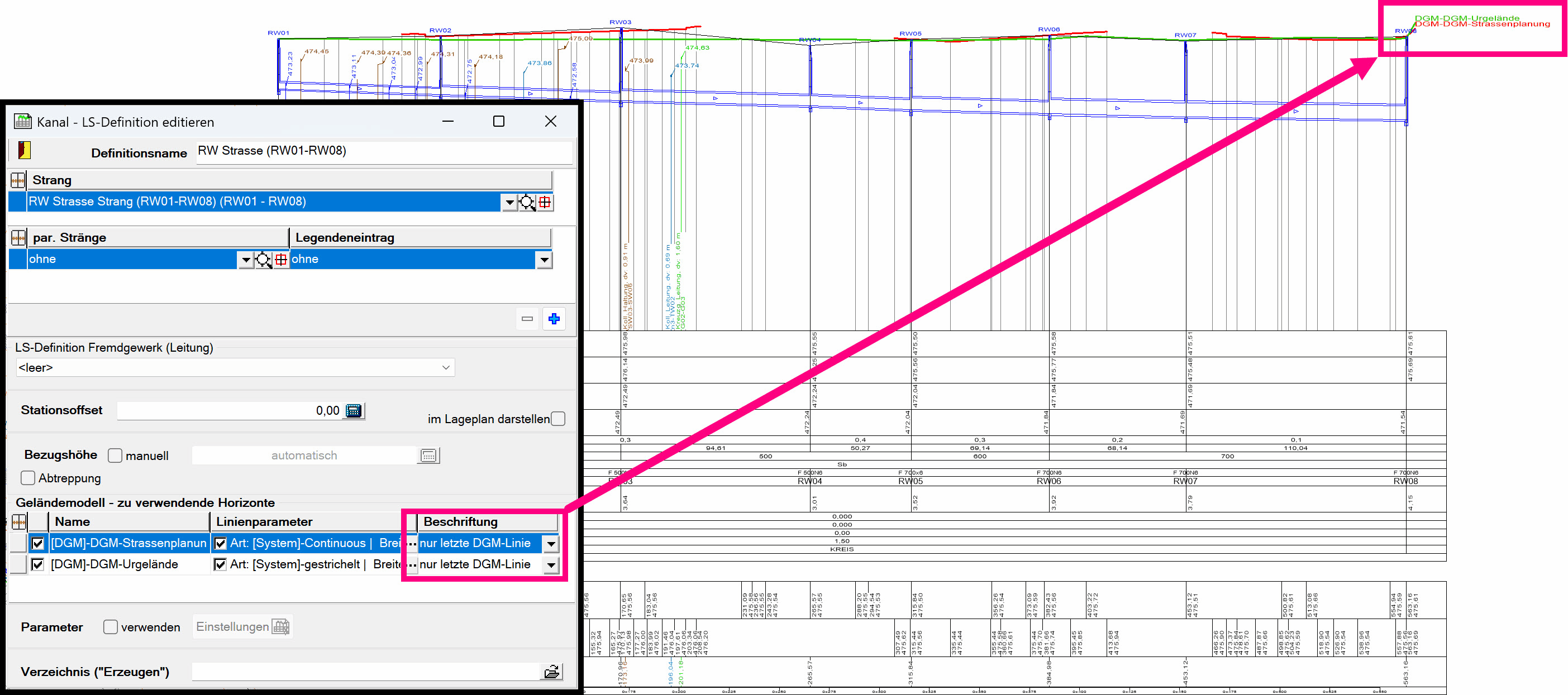

6. DGM mit Lücken im Längsschnitt
Für die Darstellung lückenhafter Horizonte im Längsschnitt hat man jetzt mehr Möglichkeiten, diese klarer erkennen zu können.
In der Längsschnitt-Definition kann man jetzt festlegen, welche Linien bei lückenhaftem DGM beschriftet werden sollen. Die Einstellung „nur letzte DGM-Linie“ ist das „alte“ Verhalten. Neu hinzugekommen sind die Möglichkeiten, die Beschriftung komplett abzuschalten oder jeden Abschnitt dieses Horizonts mit dem Namen beschriften zu lassen. Den Unterschied sieht man im Bewegtbild oben.
Außerdem kann man unter Einstellungen -> Längsschnitt -> Schnitt jetzt festlegen, ob die Lücken durch Linien aus den Element-Geländehöhen gefüllt werden sollen. Die neue Einstellung hierfür heißt Geländehöhen miteinander verbinden: [immer / wenn kein DGM / nie]
7. Arbeiten mit Beschriftungsskalierung (Text verschieben)
Den Hassel bei der Arbeit mit Beschriftungsmaßstäben kennen wir wohl alle. Unsere Aufgabe mit den cseTools ist es, sich bei allen Beschriftungen diesen Prinzipien des CAD unterzuordnen. Uns und ein paar Anwendern war jetzt aufgefallen, dass bei der Arbeit in einem Maßstab, der nicht 1:1000 ist, Texte der cseTools beim Verschieben nicht immer dort landen, wo man sie abgesetzt hat.
Der Abstand wurde größer mit der Abweichung von 1:1000. Hier konnten wir jetzt nachbessern, sodass das Wegspringen in Zukunft nicht mehr auftritt. Ursache war, dass die Textbox beim Setzen des neuen Referenzpunkts den aktuellen Maßstab nicht berücksichtigte.

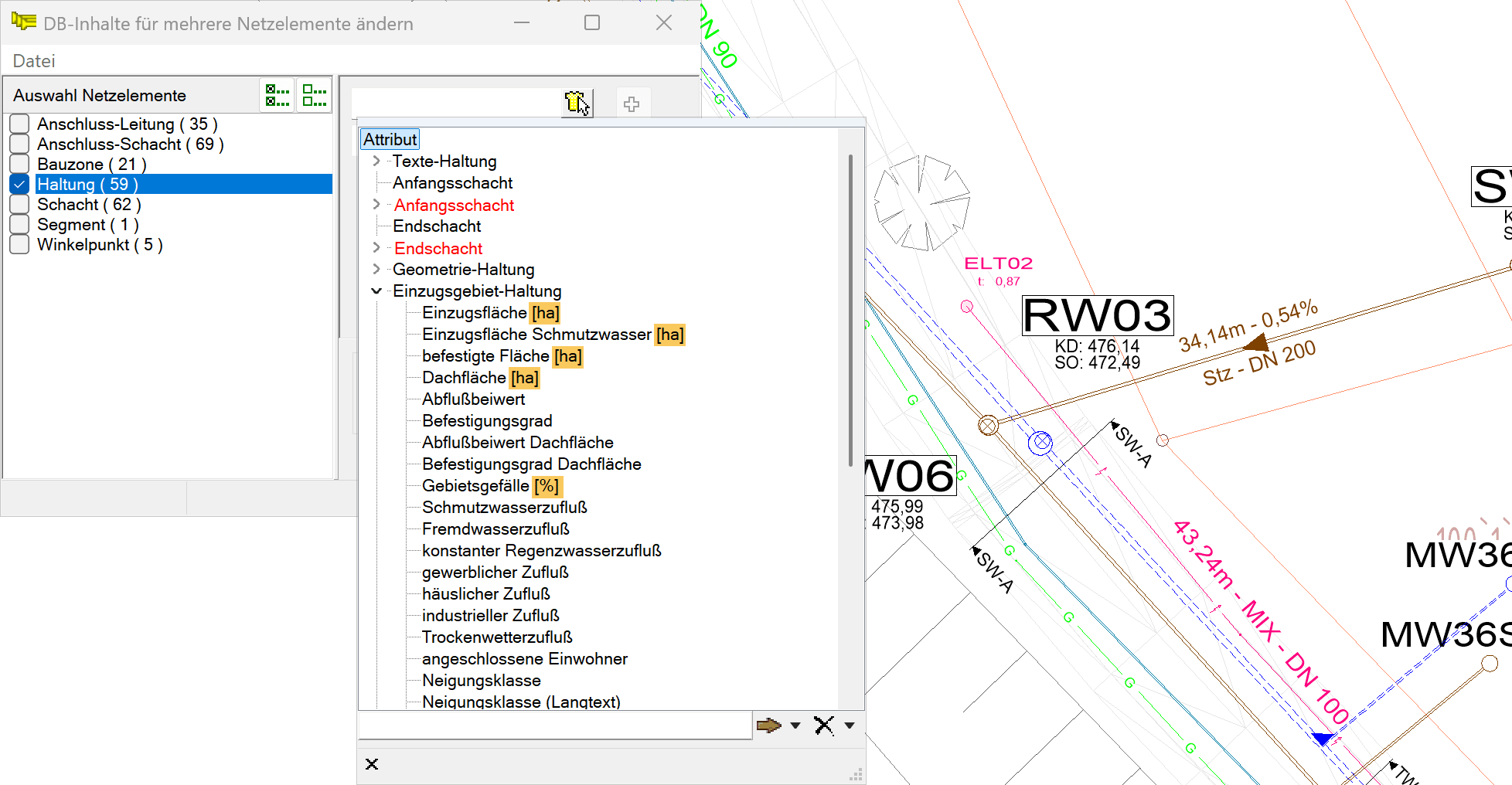

8. Attribute mit Maßeinheiten
Diese Neuerung liest sich im ersten Moment etwas unspektakulär, bringt aber sehr viele Vorteile. Attribute – also Eigenschaften – der Netzelemente kennen jetzt ihre Maßeinheit. Das betrifft bei Weitem noch nicht alle Attribute, aber es ist der erste Schritt in die richtige Richtung.
Warum ist das wichtig? Innerhalb der Datenbank werden Werte in einer bestimmten Maßeinheit abgelegt. Sei es der Nenndurchmesser, die Fließgeschwindigkeit oder die für den Aushub definierte Bohlendicke. Hier gibt es einige Fallstricke, weil man als Anwender diese Einheit manchmal nicht kennt. Bleiben wir beim Beispiel der Bohlendicke. Diese wird in Zentimetern in der Datenbank gespeichert. Alle anderen Parameter des Aushubs aber in Meter. Will man die Parameter massenhaft über Datenbank -> mehrere Netzelemente setzen und ist sich dieses Umstands nicht bewusst, gibt man plötzlich eine Bohlendicke von 6 m vor, weil alle anderen Werte auch in Metern angegeben werden. Durch die Neuerung kann das jetzt verhindert werden, da man bereits in der Attributauswahl sieht, in welcher Einheit der Wert geschrieben wird bzw. gespeichert ist.
Außerdem ist dieser Schritt notwendig und sinnvoll, weiter hin zu einem konsistenten BIM-Projekt. Auch hier müssen im IFC-Datenaustausch alle Beteiligten sofort erkennen können, in welcher Einheit ein Wert gespeichert ist.

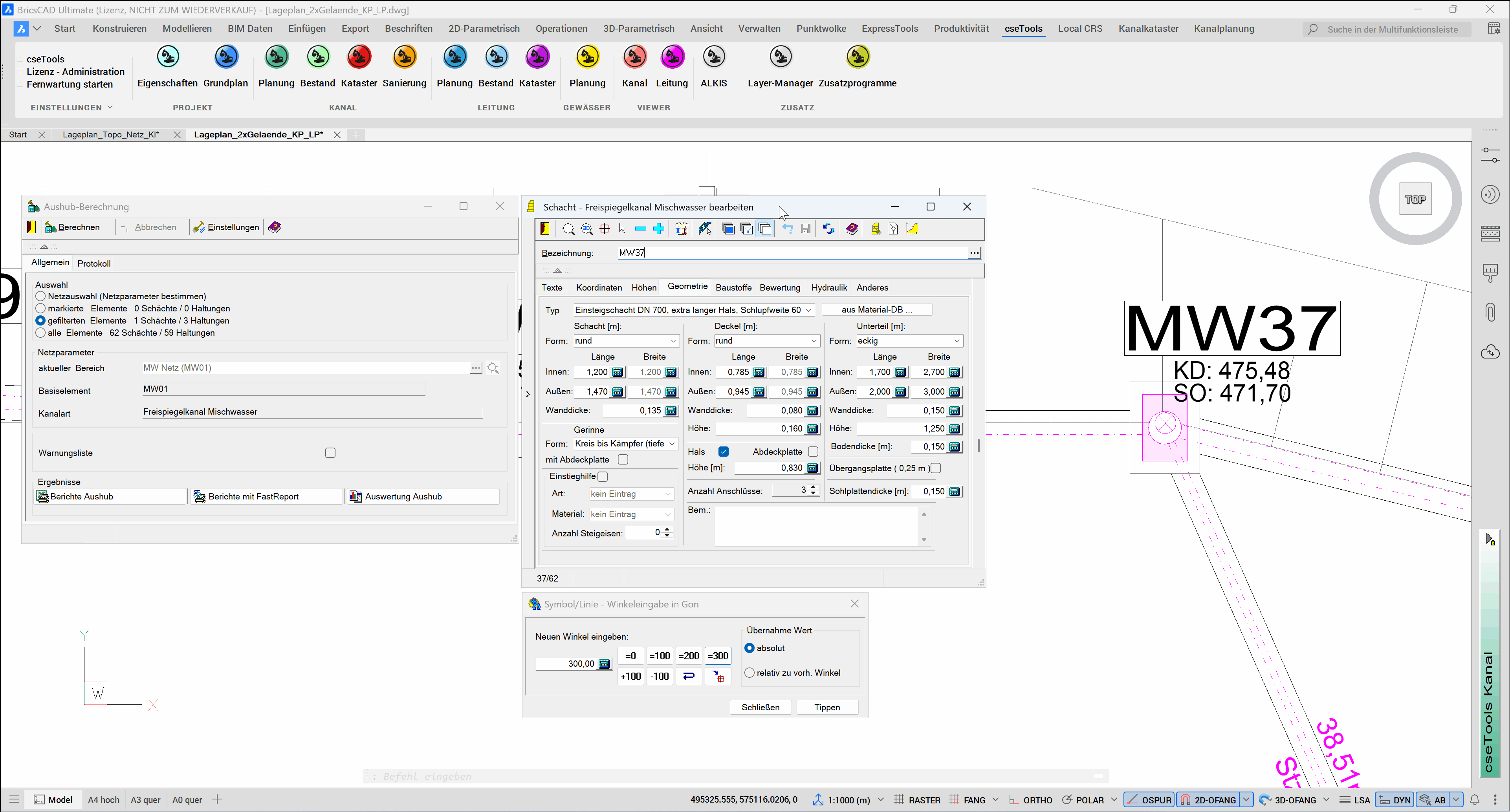

9. Ausrichtung Baugrube eckige Schächte
In der Aushubberechnung gibt es jetzt ebenfalls eine Verbesserung, die die Ausrichtung der Schachtbaugruben betrifft. Besonders, wenn man unter Einstellungen -> Aushub die Darstellung der Rohrgräben und Baugruben im Lageplan aktiviert hat, ist einem aufgefallen, dass die Möglichkeit fehlt, die Baugruben manuell auszurichten. Bisher hat sie sich automatisch immer am Hauptein- und -auslauf orientiert.
Jetzt kann man durch Drehen des Schacht- bzw. Unterteilsymbols damit auch die Baugrube ausrichten. Maßgebend ist hier das Element, welches die größeren Dimensionen hat.
10. IFC-Export unter Civil 3D korrigiert
Mit dem vorherigen Update haben wir die Auswahl der zu exportierenden IFC-Version unter Civil 3D verbessert, wenn die IFC 4.3-Schnittstelle installiert ist. Dabei hat sich leider ein kleiner Fehler eingeschlichen, der verhindert, dass die Attribute der BIM-Elemente mit exportiert werden, wenn die Elementart mit exportiert wird.
Diesen Fehler haben wir jetzt korrigiert, sodass ab jetzt sowohl die Elementart, als auch die Attribute der Kanal- und Leitungselemente in die IFC-Datei korrekt exportiert werden.
